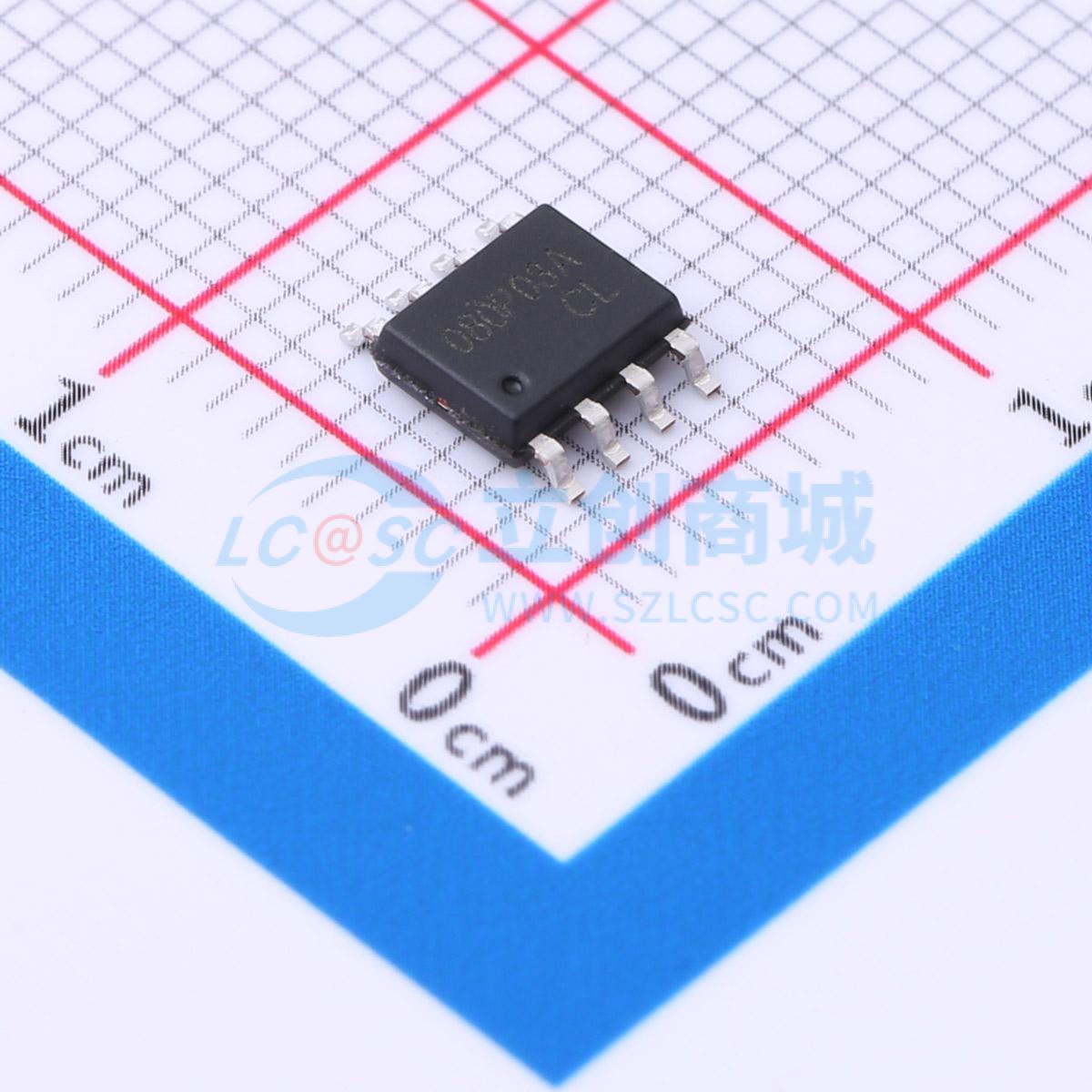

温馨提醒：图片仅供参考，商品以实物为准
JMTP080P03A
耐压:30V 电流:15A
- 描述
- 特性：VDS = -30V，ID = -15A。 RDS(ON) < 9mΩ @ VGS = -10V。 RDS(ON) < 14mΩ @ VGS = -4.5V。 先进的沟槽技术。 出色的RDS(ON)和低栅极电荷。 获得无铅产品认证。应用：PWM应用。 负载开关
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMTP080P03A
- 商品编号
- C3013679
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 9mΩ@10V | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 45nC | |
| 输入电容(Ciss) | 4.65nF | |
| 反向传输电容(Crss) | 486pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
AP6G04S采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -30 V,ID = -15 A
- 当VGS = -10 V时,RDS(ON) < 9 mΩ
- 当VGS = -4.5 V时,RDS(ON) < 14 mΩ
- 先进的沟槽技术
- 出色的RDS(ON)和低栅极电荷
- 产品无铅
应用领域
-PWM应用-负载开关-电源管理
