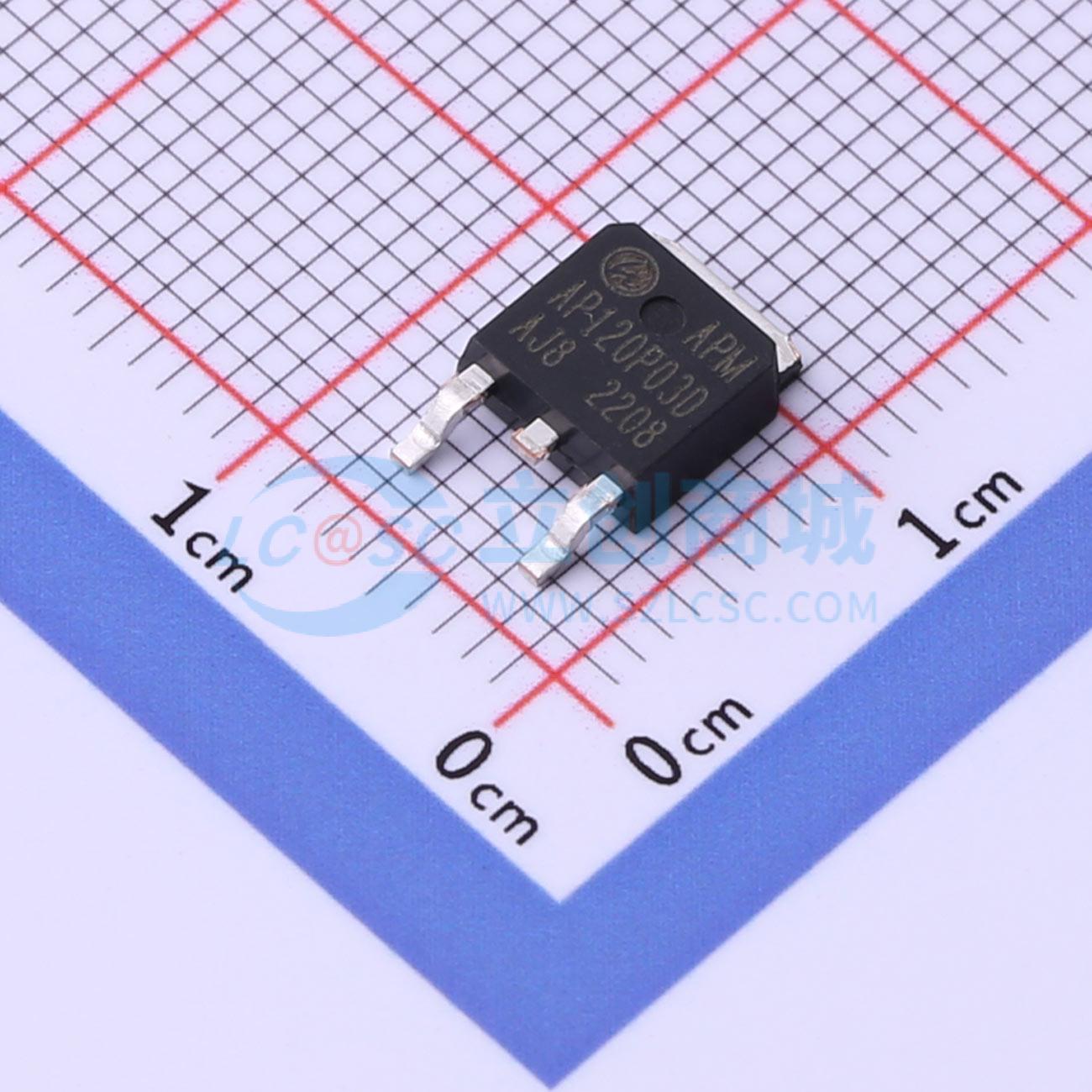

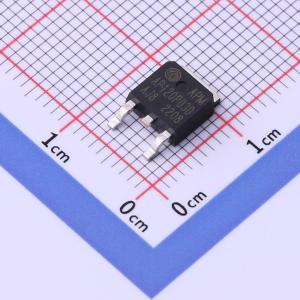

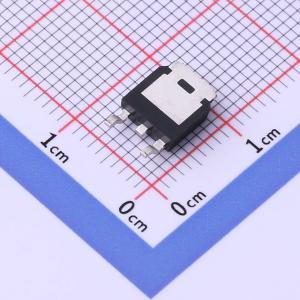

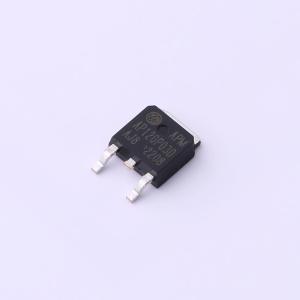

温馨提醒：图片仅供参考，商品以实物为准
AP120P03D
P沟道增强型MOSFET,电流:-120A,耐压:-30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP120P03D
- 商品编号
- C3011449
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 5.5mΩ@10V | |
| 耗散功率(Pd) | 103W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 42nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 9.4nF | |
| 反向传输电容(Crss) | 767pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 1nF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AP120P03D采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -30V,ID = -120A
- RDS(ON) < 5.5 mΩ @ VGS = -10 V(典型值:3.8 mΩ)
应用领域
-锂电池保护-无线冲击-手机快充
