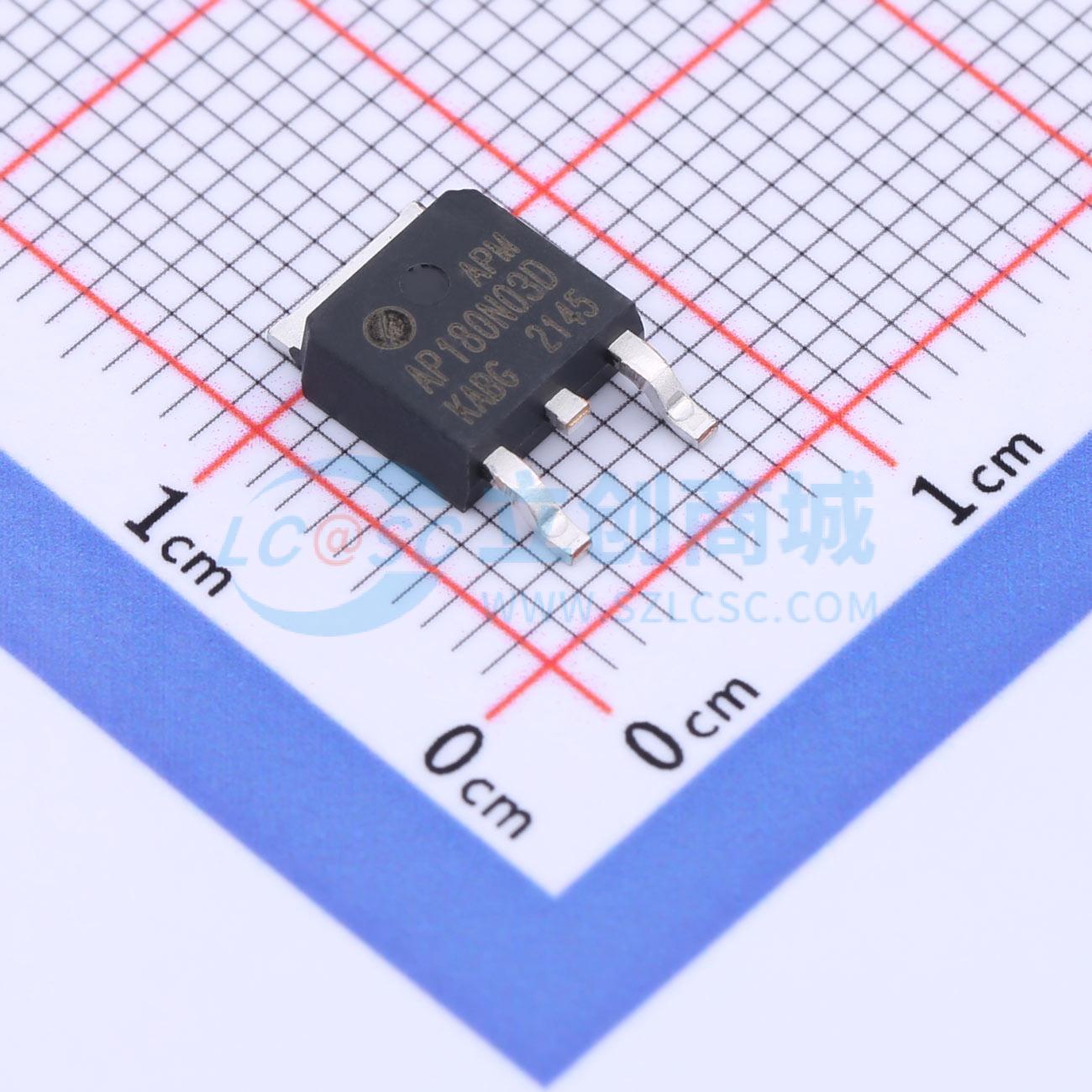

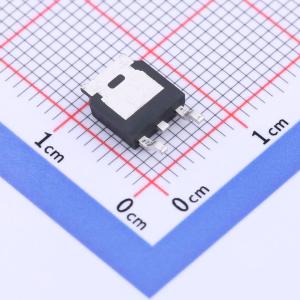

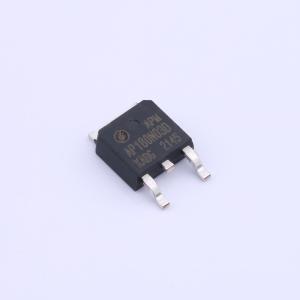

AP180N03D
N沟道,电流:180A,耐压:30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP180N03D
- 商品编号
- C3011291
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 180A | |
| 导通电阻(RDS(on)) | 3.8mΩ@4.5V | |
| 耗散功率(Pd) | 187W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 56.9nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 5.85nF | |
| 反向传输电容(Crss) | 525pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 720pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AP180N03D采用先进的沟槽技术,可实现出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V,ID = 180A
- RDS(ON) < 3.2 mΩ(@ VGS = 10V,典型值为2.1 mΩ)
应用领域
-电池保护-负载开关-不间断电源
