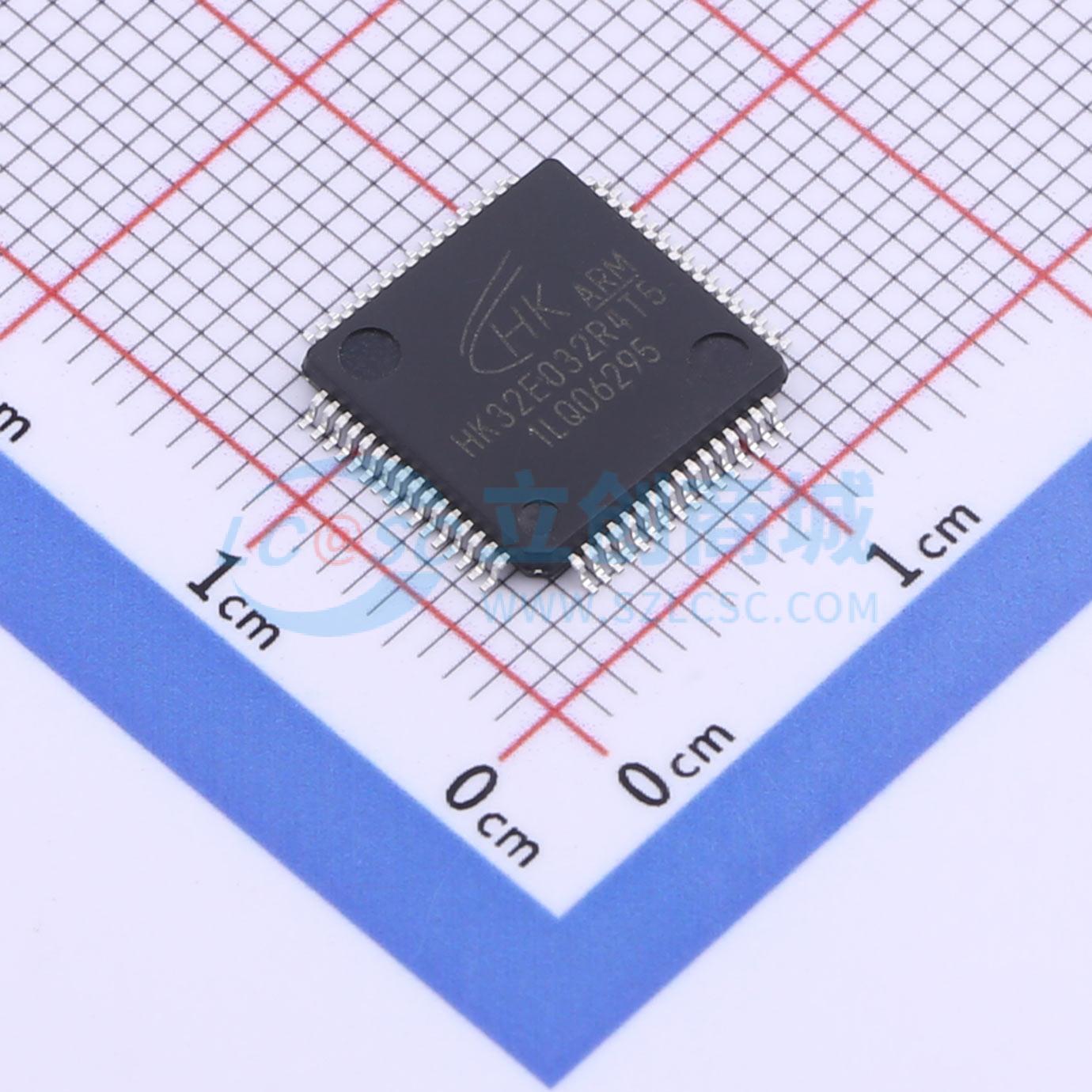

HK32E032R4T5

HK32E032 系列使用ARM Cortex-M0 内核，最高工作频率48MHz，内置16K-Byte FLASH、448-Byte EEPROM 和4-KByte SRAM。通过FLASH 控制器的寄存器配置，可实现中断向量在16K-Byte 空间内的重映射。 HK32E032 除电源、地以外的所有引脚都可以作为GPIO、外设IO 或外部中断输入（TSSOP20 封装产品支持13 个GPIO）；在引脚数量受限应用场景中最大可能的提供引脚信号数量。 HK32E032 内置多种通信接口：1 路高速（最高6Mbps）USART、1 路高速（最高18Mbps）SPI/I2S 和1 路高速（最高1MHz）I2C。USART 支持同步及异步全双工或半双工通信、多主机通信、LIN 协议、SmartCard 协议、IrDA SIR 编解码；RX/TX 引脚位置可软件互换，在MCU 停机模式（Stop）下，支持数据接收唤醒。SPI/I2S 支持4~16 比特数据长度的全双工或半双工通信、主/从机模式、TI 模式、NSS 脉冲模式、自动CRC 校验、I2S 协议。I2C 支持1MHz/400kHz/100kHz 传输速率、主/从机模式、多主机模式、7/10 比特寻址、SMBus 协议。在MCU 停机模式（Stop）下，支持数据接收唤醒。 HK32E032 内置1 个16-bit 高级PWM 定时器（共4 路PWM 输出，其中3 路带死区互补输出），1 个16-bit 通用PWM 定时器（共4 路PWM 输出）；1 个16-bit 基本定时器（定时输出CPU 中断）。 HK32E032 内置了模拟电路：1 个12-bit 1Msps ADC（有效精度8Bit）、1 个POR/PDR 上/下电复位电路和1 个内部参考电压（内部参考电压在片内被ADC 采样）。 HK32E032 支持丰富的功耗模式，在低功耗模式下，HK32E032 可被内部的低功耗定时器自动唤醒。 HK32E032 工作于 -25℃ 至 +75℃ 的温度范围，供电电压2.4V 至3.6V，可满足绝大部分应用环境条件的要求。 HK32E032 内置一个LCD，可驱动多达 4×32 像素。

• 工作电压范围： 2.4V~3.6V
• 工作温度范围： -25℃~+75℃
• 典型工作电流：
  • Run 工作模式： 3.02mA@48MHz@3.3V（62uA/MHz）
  • Sleep 睡眠模式： 1.48mA@48MHz@3.3V（30uA/MHz），唤醒时间21nS
  • D-Sleep 深睡眠模式： 0.64mA@114kHz<3.3V ，唤醒时间 7.8us
  • Stop 停机模式： 30uA@3.3V ，唤醒时间10uS（可外部引脚或内部定时器唤醒）
• CPU 核：
  • ARM Cortex-M0最高时钟频率：48MHz
  • 24 位System Tick 定时器
  • 支持中断向量重映射（通过FLASH 控制器的寄存器配置）
• CPU 跟踪与调试：
  • SWD 调试接口
  • ARM CoreSight 调试组件（ROM-Table，DWT，BPU）
  • 自定义DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）
• 存储器：
  • 16K-Byte FLASH（128 页，每页128-Byte；32-bit 数据读，8-bit 数据写）
  • FLASH 具有数据安全保护功能，可分别设置读保护和写保护
  • 448-Byte EEPROM（Byte 编程时间20uS）
  • 4K-Byte SRAM
• 数据安全：CRC 校验硬件单元
• 时钟：
  • 外部高速时钟： 支持1~48MHz（可在4 根引脚中选择1 路输入）
  • 片内高速HSI 时钟：48MHz
  • 片内慢速LSI 时钟：114kHz
• 复位：
  • 外部管脚复位
  • 电源上、下电复位(POR 和PDR)
  • 软件复位
  • 看门狗（IWDG 和WWDG）定时器复位
• GPIO 端口：
  • 最多支持13 个GPIO 端口（LQFP64 封装产品）
  • 每个GPIO 都可作为外部中断输入
  • 内置可开关上、下拉电阻
  • 支持Open-Drain 开漏输出
  • 输出驱动能力高、低两档可选
• IOMUX 引脚功能多重映射控制器：通过IOMUX 可以实现单根引脚对应多个GPIO 或外设IO 的映射控制
• 数据通信接口：
  • 1 路高速（最高4Mbps）USART（MCU 停机模式（Stop）下,支持数据接收唤醒）
  • 1 路高速（最高1MHz）I2C（MCU 停机模式（Stop）下,支持数据接收唤醒）
  • 1 路高速（最高16Mbps）SPI（支持I2S 协议）
• 定时器及PWM 发生器：
  • 1 个16-bit 高级PWM 定时器（共4 路PWM 输出，其中3 路带死区互补输出）
  • 1 个16-bit 通用PWM 定时器（共4 路PWM 输出）
  • 1 个16-bit 基本定时器（支持CPU 中断）
  • 1 个MCU 停机（Stop）模式下工作的自动唤醒定时器AWU
• Beeper 蜂鸣器：
  • 1 个Beeper 蜂鸣器，可输出1、2、4、8kHz 频率脉冲
  • 在MCU 停机（Stop）模式下，Beeper 可继续工作并可定时触发ADC 采样
• 片内模拟电路：
  • 1 个12-bit 1Msps ADC（共5 路模拟信号输入通道，支持差分对输入）
  • 1 个POR/PDR 上/下电复位电路
  • 1 个0.8V 内部参考电压（内部参考电压在片内被ADC 采样）
• 64-bit 芯片唯一ID 标识：每颗HK32E032 芯片提供一个唯一的64-bit ID 标识
• LCD：
  • 一个内嵌的 32x4 位显示 RAM 内存
  • 可选 1/2 或 1/3 偏压和 1/2 、1/3 或 1/4 的占空比
• 可靠性：通过HBM4000V/CDM500V/MM200V/LU 等级测试

• 可编程控制器、打印机、扫描仪
• 电机驱动和调速控制
• 物联网低功耗传感器终端
• 玩具产品
• 家用电器
• 智能机器人
• 智能手表、运动手环
