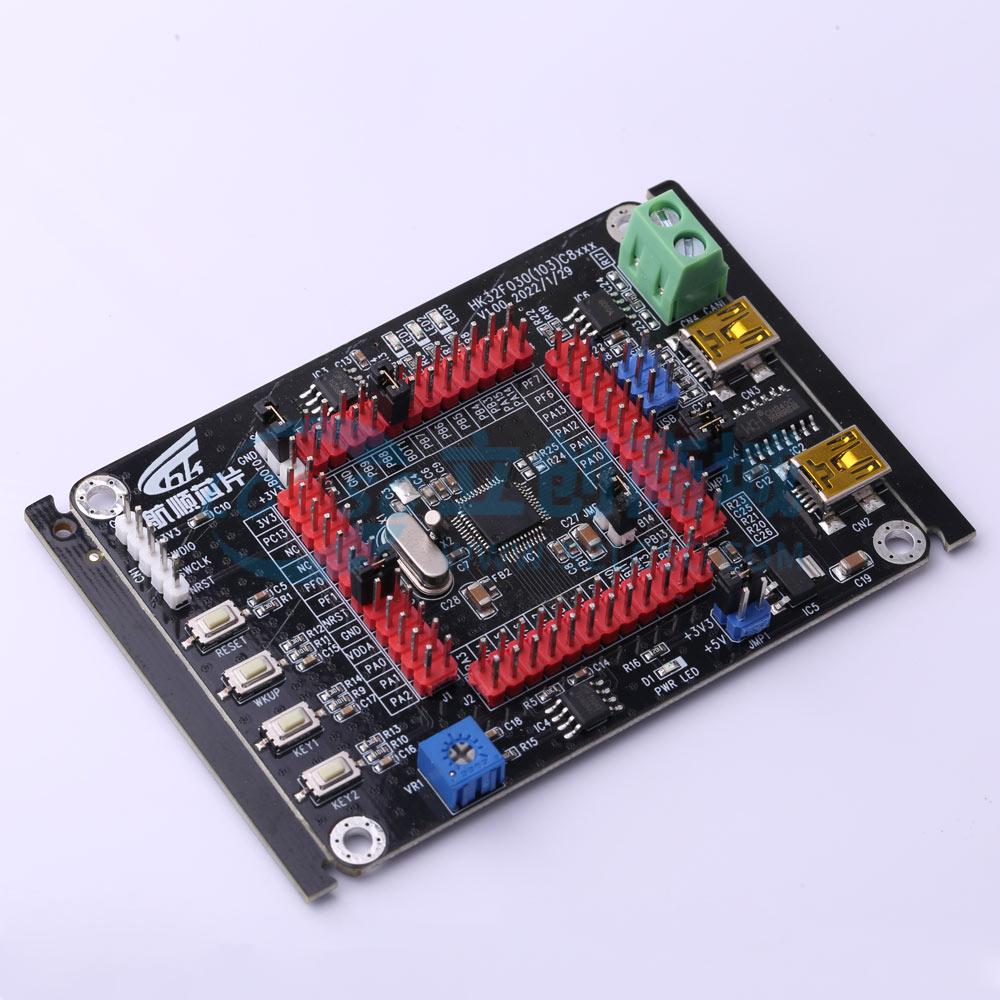

HK32F103C8T6 EVB

HK32F103x8xBT6A系列使用高性能的ARM Cortex-M3内核，最高工作频率120MHz。内置航顺自主研发的协处理器，可实现ARM Cortex-M4内核支持的算术指令中的绝大部分，包括32位单精度浮点运算；支持多种自定义的32位及64位算术运算。内置的存储器包括：64/128 Kbyte Flash、20 Kbyte SRAM。内置了1个高级定时器和3个通用定时器。通信接口包括：2个SPI接口、2个I2C接口、3个USART接口、1个USB2.0全速串行通信接口、1个CAN总线控制器、2个12位SAR模拟数字转换器和1个片内温度传感器。由于拥有这些外设配置，HK32F103x8xBT6A可适用于多种应用场景。

• CPU内核：
  • ARM Cortex-M3内核最高时钟频率：120MHz
  • 24位System Tick定时器支持CPU Event信号输入至MCU引脚，实现与板级其它SOC CPU的联动
• 工作电压范围双电源域：主电源VDD为1.8 - 3.6V、备份电源VBAT为1.8 - 3.6V
  • 当主电源掉电时，RTC可继续工作在VBAT电源下
  • 当主电源掉电时，VBAT电源下提供20 Byte备份寄存器
• 工作温度范围：-40℃ ~ 105℃
• VDD典型工作电流：
  • 运行（Run）模式：20.95 mA@120MHz@3.3V
  • 睡眠（Sleep）模式：14.63 mA@120MHz@3.3V
  • 停机（Stop）模式：
    • LDO全速工作：303 μA@3.3V
    • LDO低功耗：89.67 μA@3.3V
  • 待机（Standby）模式：3.36 μA@3.3V
• 存储器：
  • 64/128 Kbyte的Flash存储器，当CPU主频不高于26.5 MHz时，支持零等待总线周期
  • 具有代码安全保护功能，可分别设置读保护和写保护
  • 20 Kbyte SRAM
• 算术运算协处理器：
  • 实现ARM Cortex-M4内核支持的绝大部分算术指令
  • 32位单精度浮点运算
  • 支持多种自定义的32位及64位算术运算
• 时钟：
  • 外部HSE：支持4 - 32 MHz晶振，典型值为8 MHz晶振
  • 外部LSE：32.768 kHz晶振
  • 内部HSI：8 MHz
  • 内部LSI：40 kHz
  • PLL时钟
• 复位：
  • 外部管脚复位
  • 电源上电/掉电复位
  • 软件复位
  • 看门狗（IWDG和WWDG）定时器复位
  • 低功耗模式复位
• GPIO：
  • 100脚封装提供80个GPIO引脚，64脚封装提供51个GPIO引脚，48脚封装提供37个GPIO引脚
  • 所有GPIO引脚可配置为外部中断输入
  • 提供最高20 mA驱动电流
• 安全加密：CRC计算单元
• 数据通讯接口：
  • 3个USART（支持ISO - 7816智能卡协议）
  • 2个SPI（支持I2S协议）
  • 2个I2C
  • 1个CAN 2.0 A/2.0B
  • 1个全速USB2.0
• 定时器：
  • 高级定时器：TIM1（通道1 - 3支持死区互补输出）
  • 通用定时器：TIM2/TIM3/TIM4
• RTC时钟计数器，配合软件记录年月日时分秒
• 可编程电压监测（PVD）：8级检测电压门限可调
• 上升沿和下降沿检测可配置片内模拟电路
• 2个12位SAR ADC：
  • 10/16路模拟信号输入通道
  • 支持自动扫描/扫描转换
  • 可级联实现主/从并行转换和交替转换模式
• 1个温度传感器模拟输出内部连接到A/D转换器独立通道
• 调试及跟踪接口：
  • SW - DP两线调试端口
  • JTAG五线调试端口
  • 自带数据观察点和跟踪（DWT）单元、Flash地址重载和断点（FPB）单元、指令跟踪宏单元（ITM）、调试端口跟踪单元（TPIU）
• 可靠性：通过HBM2000V/CDM500V/MM200V/LU等级测试

• 工业应用，如可编程控制器、打印机、扫描仪等
• 电机驱动和调速控制
• 物联网低功耗传感器终端，如运动手环等
• 无人机飞控、云台控制
• 玩具产品
• 家用电器
• 智能机器人
• 智能手表
