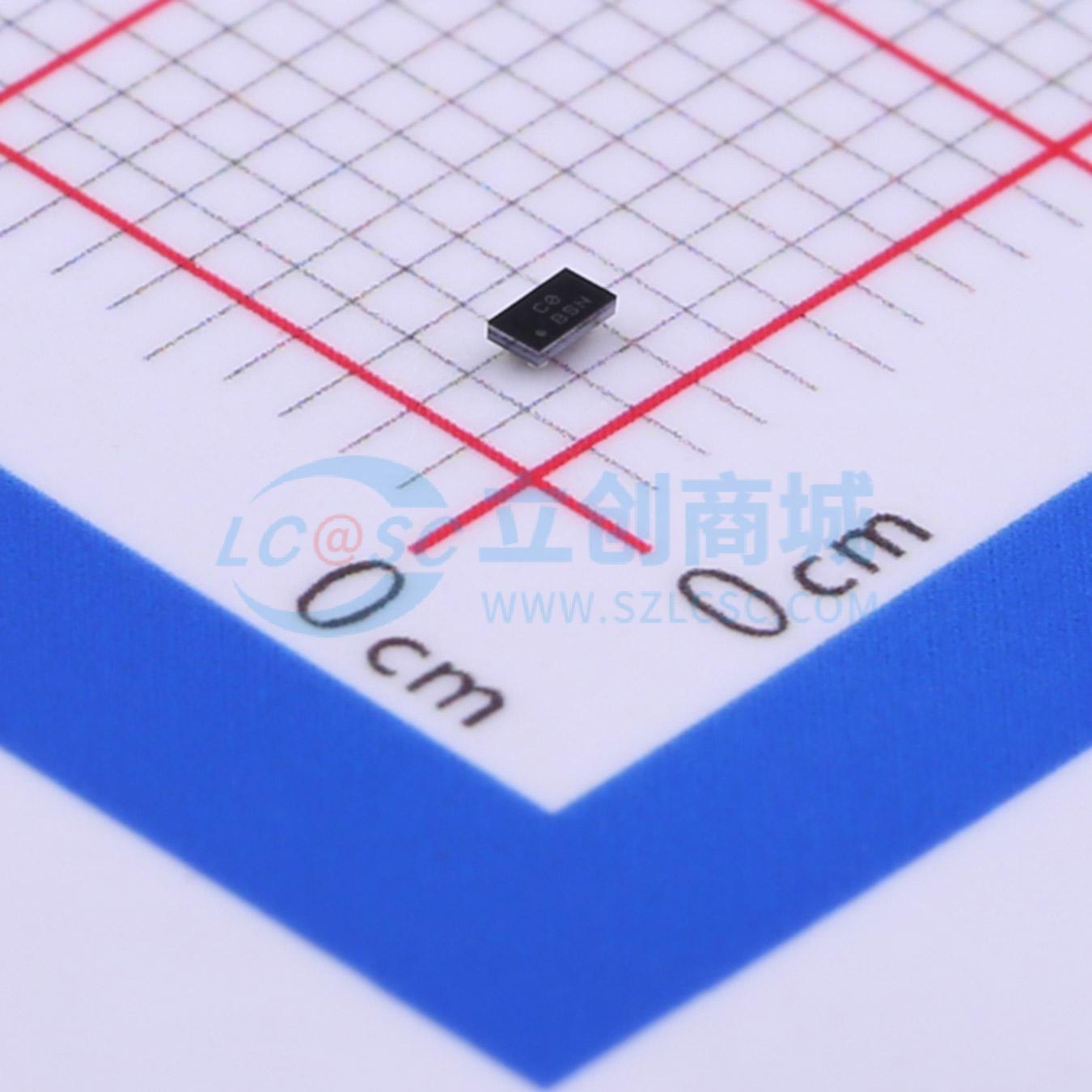

温馨提醒：图片仅供参考，商品以实物为准
SiT1532AC-J5-DCC-32.768
32.768kHz ±75ppm 1.2V~3.63V LVCMOS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SITIME
- 商品型号
- SiT1532AC-J5-DCC-32.768
- 商品编号
- C377835
- 商品封装
- SMD1508-4P
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 预编程振荡器 | |
| 频率 | 32.768kHz | |
| 频率稳定度 | ±75ppm |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | LVCMOS | |
| 工作电压 | 1.2V~3.63V | |
| 工作温度 | -10℃~+70℃ |
商品概述
SiT1532是最小、功耗最低的32kHz振荡器，针对移动和其他电池供电应用进行了优化。硅MEMS技术实现了最小的尺寸和芯片级封装。与现有的2.0×1.2mm SMD XTAL封装相比，该器件将32kHz尺寸缩小了多达85%。与XTAL不同，SiT1532振荡器输出可实现更大的元件放置灵活性，并消除了外部负载电容，从而节省了额外的元件数量和电路板空间。与标准振荡器不同，SiT1532具有NanoDrive™，这是一种工厂可编程输出，可降低电压摆幅以最大限度地降低功耗。 1.2V至3.63V的工作电源电压范围使其成为包含低压电池备份电源（如纽扣电池或超级电容）的移动应用的理想解决方案。 SiTime的MEMS振荡器由MEMS谐振器和可编程模拟电路组成。MEMS谐振器采用SiTime独特的MEMS First™工艺制造。一个关键的制造步骤是EpiSeal™，在此期间，MEMS谐振器在超过1000℃的温度下进行退火处理。EpiSeal创建了一个极其坚固、干净的真空腔，封装了MEMS谐振器，并确保了最佳的性能和可靠性。在EpiSeal期间，在谐振器腔顶部生长一个多晶硅帽，从而无需额外的帽晶圆或其他特殊封装。因此，SiTime的MEMS谐振器管芯可以像任何其他半导体管芯一样使用。SiTime的MEMS First和EpiSeal制造工艺的一个独特成果是能够将SiTime的MEMS管芯与SOC、ASIC、微处理器或模拟管芯集成在一个封装中，以消除外部定时组件，并为客户提供高度集成、更小、更便宜的解决方案。
商品特性
- 芯片级（CSP）中最小的尺寸：1.5×0.8mm
- 固定32.768kHz
- <10ppm频率公差
- 超低功耗：<1μA
- 直接连接到XTAL输入
- 支持纽扣电池或超级电容电池备份电压
- Vdd电源范围：1.5V至3.63V，工作温度范围为 -40℃至+85℃
- 振荡器输出消除了外部负载电容
- 内部滤波消除了外部Vdd旁路电容
- NanoDrive™可编程输出摆幅，实现最低功耗
- 无铅，符合RoHS和REACH标准
应用领域
- 移动电话
- 平板电脑
- 健康和健身监测器
- 健身手表、运动摄像机、无线键盘、超小型笔记本电脑
- 每秒脉冲（pps）计时
- RTC参考时钟、电池管理、计时
