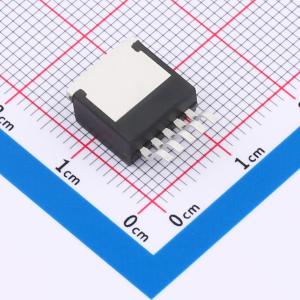

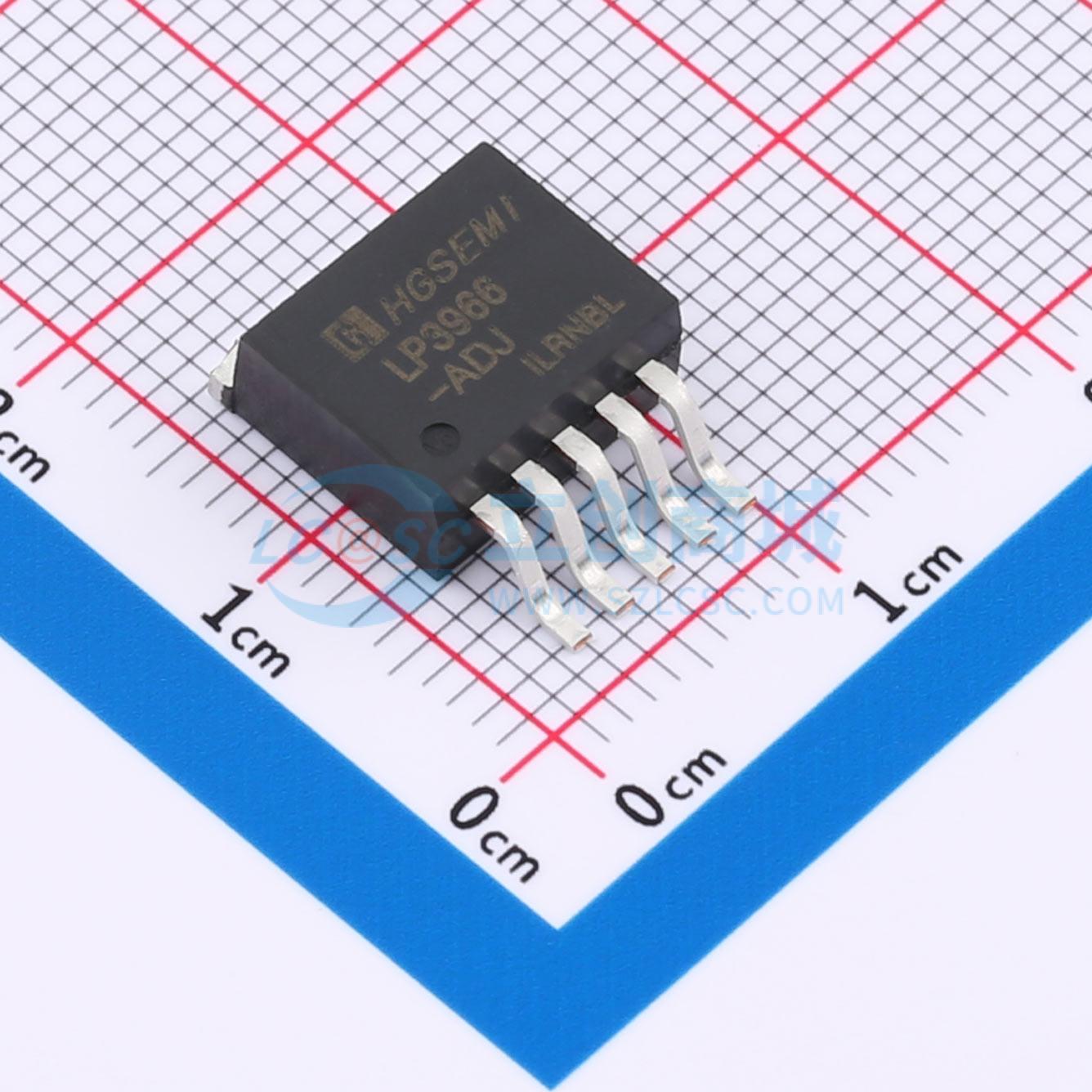

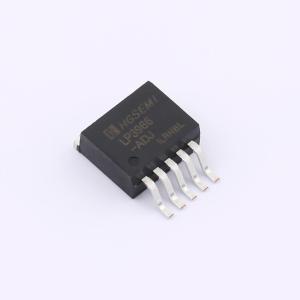

LP3966S-ADJ/TR

3A快速响应低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP3966 - ADJ是一款采用PNP传输元件的高电流、低成本、低压差稳压器。这款3A LDO稳压器的压差为450mV（满载），接地电流极低。该器件专为高电流负载设计，也适用于对压差要求严苛的低电流系统，在这些系统中，其压差和接地电流值是重要特性
品牌名称: HGSEMI(华冠)
商品型号: LP3966S-ADJ/TR
商品编号: C3007946
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.4894克(g)

商品参数

商品概述

LP3966-ADJ是一款采用PNP传输元件的高电流、低成本、低压差稳压器。这款3A LDO稳压器的压差电压为450mV（满载），接地电流极低。该器件专为高电流负载设计，也适用于对压差要求严苛的低电流系统，其压差电压和接地电流值是重要特性。该稳压器的总精度为±2%（在温度、线路和负载调节范围内），具备对输入电压浪涌和输出负载电流变化的快速瞬态恢复能力。 LP3966-ADJ具有可调输出，可通过两个外部电阻将输出电压设置在1.24V至15V之间。此外，该器件具备全面保护功能，可防止过流故障、输入极性反转、引脚反插和过热运行。LP3966-ADJ设有一个TTL逻辑使能（EN）引脚，用于关闭稳压器。若不使用该功能，可将EN连接到输入（IN），使器件处于连续工作状态。LP3966-ADJ提供标准的5引脚TO-263和TO-252封装，工作结温范围为-40℃至+125℃。

商品特性

在全温度范围内具备3A高电流能力
满载时压差电压为450mV
接地电流低
保证精度公差为1%
极快的瞬态响应
零电流关断模式
误差标志信号指示输出失调
输出电压可调
封装形式：TO-263-5、TO-220-5和TO-252-4

应用领域

处理器外设和I/O电源
高效“绿色”计算机系统
汽车电子
高效线性低压电源
电池供电设备
PC扩展卡
开关电源用高效低压差稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	8V
	输出电压	1.24V~15V
	输出电流	3A
	电源纹波抑制比(PSRR)	-
	压差	800mV@(3A)

	属性	参数值
	静态电流(Iq)	5mA
	噪声	400uVrms
	特性	过流保护；过热保护；带使能
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
