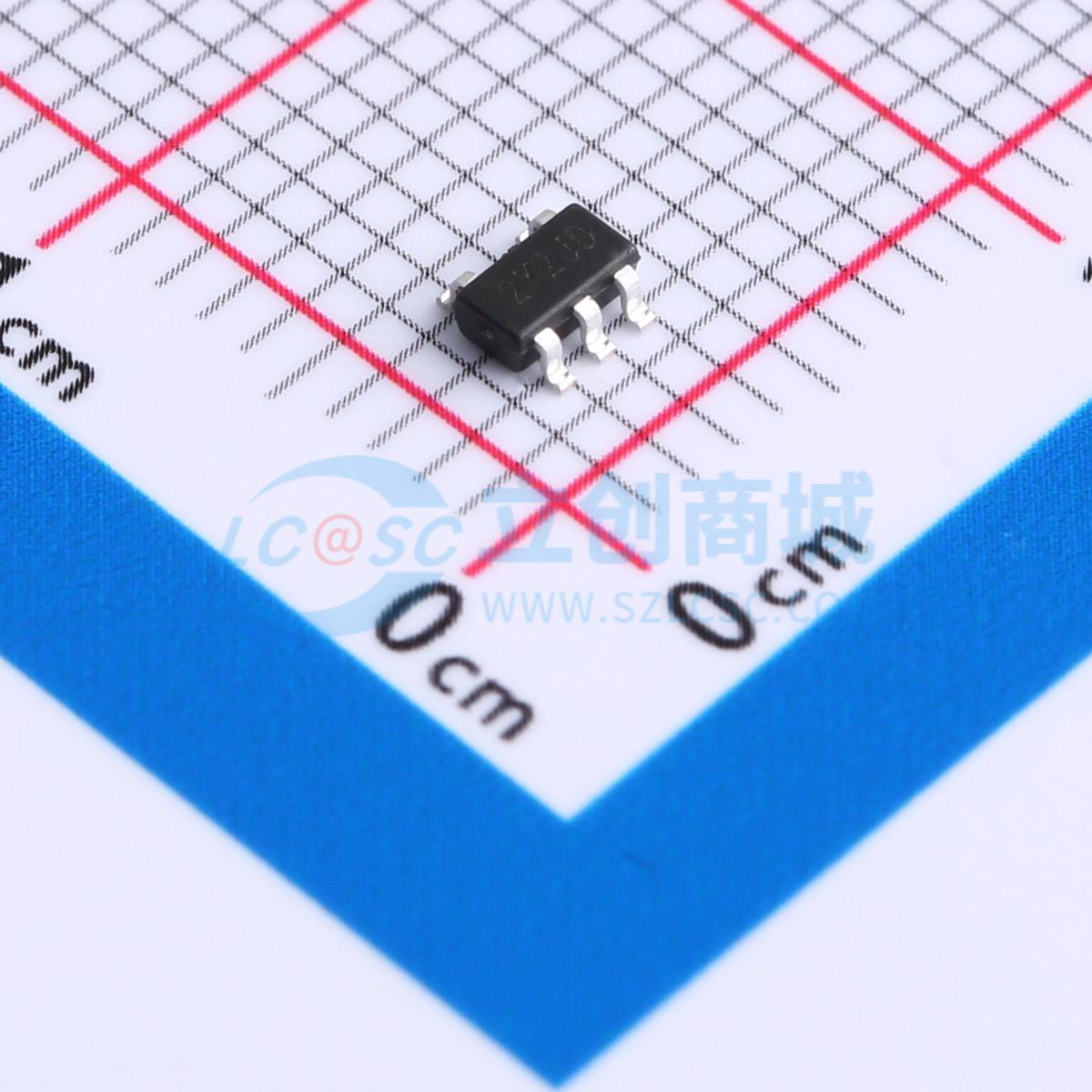

温馨提醒：图片仅供参考，商品以实物为准

AP22804AW5-7

单通道功率分配负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是单通道限流集成高端电源开关，针对通用串行总线 (USB) 和其他热插拔应用进行了优化。该系列设备符合 USB 标准，使能输入具有两种极性。该设备具有快速短路响应时间，可提高整体系统的稳健性，并具有集成输出放电功能，可确保对输出电压电容器进行完全可控的放电。它们为承受重电容负载和短路风险的应用提供了完整的保护解决方案，并提供反向电流阻断、过流、过温和短路保护，以及可控上升时间和欠压锁定功能
品牌名称: DIODES(美台)
商品型号: AP22804AW5-7
商品编号: C3001659
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

AP22804/AP22814是单通道限流集成高端功率开关，针对通用串行总线（USB）和其他热插拔应用进行了优化。该系列器件符合USB标准，使能输入有两种极性可选。该器件具有快速短路响应时间，可提高整个系统的稳健性，并集成了输出放电功能，以确保对输出电压电容进行完全可控的放电。它们为承受重容性负载和可能发生短路的应用提供了完整的保护解决方案，并具备反向电流阻断、过流、过温和短路保护功能，以及可控的上升时间和欠压锁定功能。漏极开路标志输出具有6ms的消抖能力，可防止误报过流，且无需任何外部元件。 AP22804/AP22814采用标准绿色SOT25、MSOP - 8和U - DFN2020 - 6封装，带有外露焊盘以改善热性能，并且符合RoHS标准。

商品特性

输入电压范围：2.7V至5.5V
导通电阻50mΩ
内置软启动，典型上升时间0.6ms
故障报告（FLG），消隐时间（典型值6ms）
ESD保护：2kV HBM、200V MM
低电平有效（B）或高电平有效（A）使能
过流保护，自动恢复
短路保护，自动恢复
过温保护，自动恢复
输出反向电流/电压保护
散热高效的薄型封装
完全无铅，完全符合RoHS标准
无卤素和锑，“绿色”器件
获UL认证，档案编号E322375
通过IEC60950 - 1 CB体系认证

应用领域

超级本电脑中的集成负载开关
超级本电脑的上电/下电时序控制
笔记本电脑
上网本
机顶盒
固态硬盘（SSD）
消费电子产品
平板电脑
电信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交34单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效；高电平有效
	最大连续电流	2.5A

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	50mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
