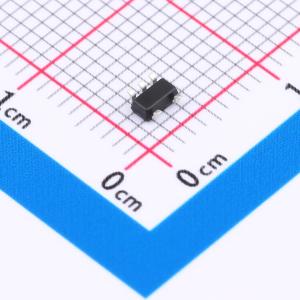

AP7330D-W5-7

300mA高PSRR低噪声LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低压差稳压器，具有高输出电压精度、低RDS(ON)、高PSRR、低输出噪声和低静态电流的特点。基于CMOS工艺，包含电压基准、误差放大器、限流电路和使能输入，可开启和关闭。其低功耗以及线路和负载瞬态响应特性，适用于低功耗手持通信设备。采用SOT25封装，可实现最小占位面积和密集PCB布局。
品牌名称: DIODES(美台)
商品型号: AP7330D-W5-7
商品编号: C3001665
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

AP7330是一款低压差稳压器，具有高输出电压精度、低导通电阻（RDS(ON)）、高电源抑制比（PSRR）、低输出噪声和低静态电流等特性。该稳压器基于CMOS工艺。 AP7330包含一个电压基准、误差放大器、限流电路和一个用于开关的使能输入。凭借其低功耗以及出色的线路和负载瞬态响应，AP7330非常适合用于低功耗手持通信设备。 AP7330采用SOT25封装，可实现最小的占位面积和高密度PCB布局。

商品特性

低输入电压（VIN）且输入电压范围宽：1.8V至5.5V
输出电压（VOUT）范围宽：1.0V至4.5V
保证输出电流：300mA
输出电压精度±1%，在1kHz时纹波抑制比为80dB
低输出噪声，在10Hz至100kHz范围内为60μVrms
静态电流低至45μA
完全无铅，完全符合RoHS标准，无卤素和锑。“绿色”器件

应用领域

智能手机/平板电脑
RF电源
相机
便携式视频设备
便携式媒体播放器
无线适配器
无线通信

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	1V~4.5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	80dB@(1kHz)
	压差	310mV@(300mA)

	属性	参数值
	静态电流(Iq)	78uA
	噪声	60uVrms
	特性	过热保护；带使能；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
