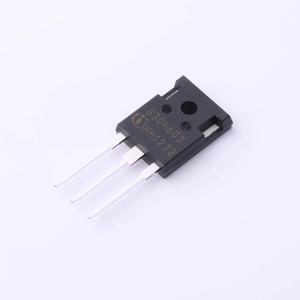

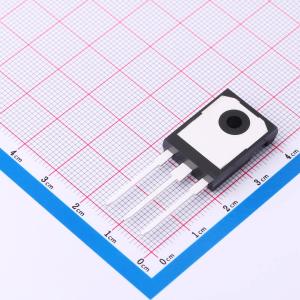

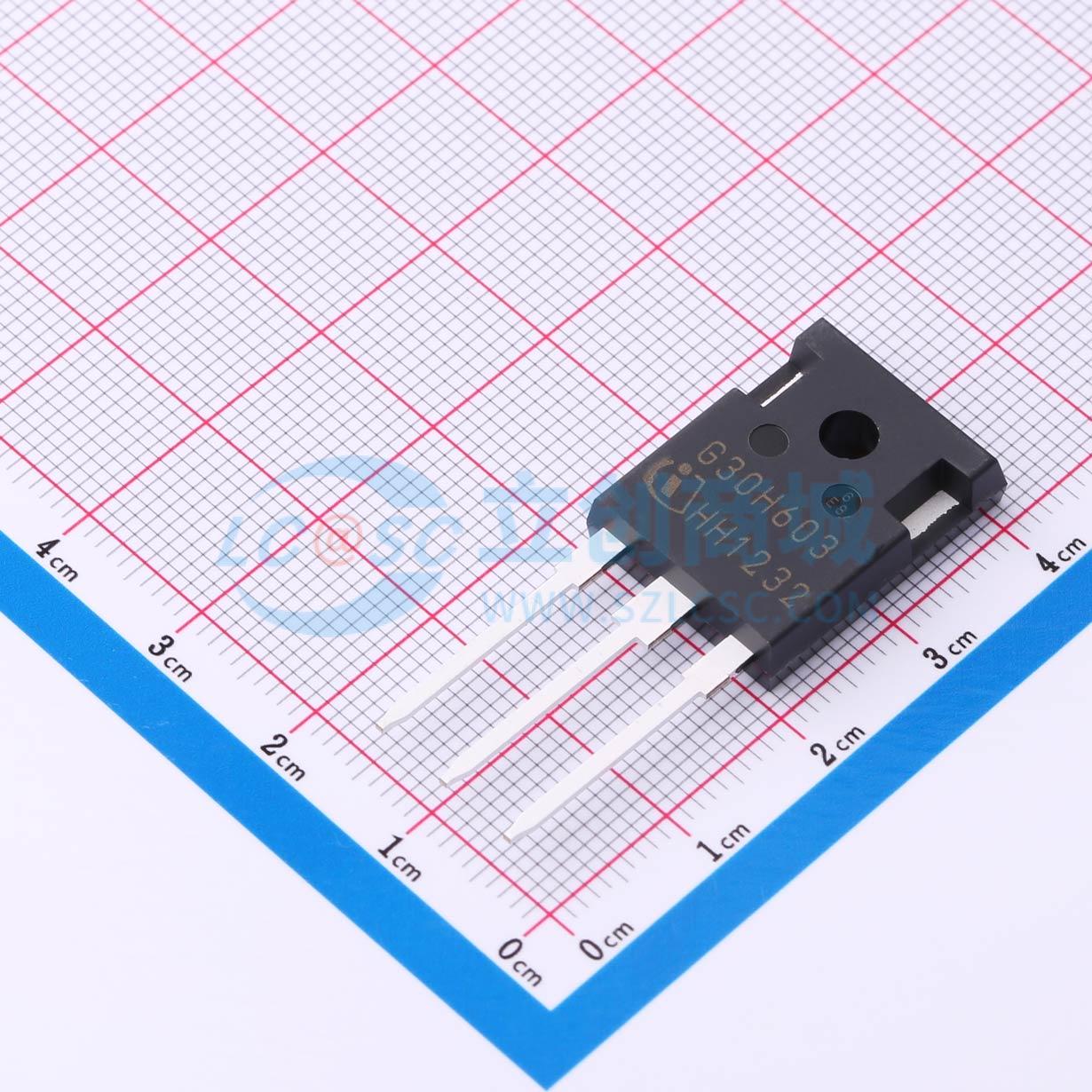

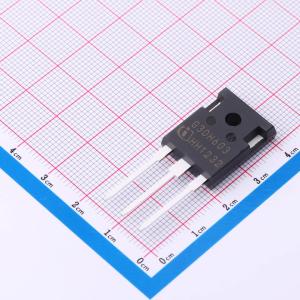

IGW30N60H3FKSA1
600V 60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：TRENCHSTOP技术。 极低的集电极-发射极饱和电压（VCEsat）。 低电磁干扰（EMI）。 非常软、快速恢复的反并联二极管。 最高结温175℃。 通过JEDEC认证，适用于目标应用。应用：不间断电源。 焊接转换器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IGW30N60H3FKSA1
- 商品编号
- C2997917
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 60A | |
| 耗散功率(Pd) | 187W | |
| 输出电容(Coes) | 107pF | |
| 集射极饱和电压(VCE(sat)) | 2.4V@30A,15V | |
| 栅极阈值电压(Vge(th)) | 5.1V@0.43mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 165nC | |
| 输入电容(Cies) | 1.63nF | |
| 开启延迟时间(Td(on)) | 21ns | |
| 关断延迟时间(Td(off)) | 207ns | |
| 导通损耗(Eon) | 940uJ | |
| 关断损耗(Eoff) | 440uJ | |
| 工作温度 | -40℃~+175℃@(Tj) | |
| 反向传输电容(Cres) | 50pF |
