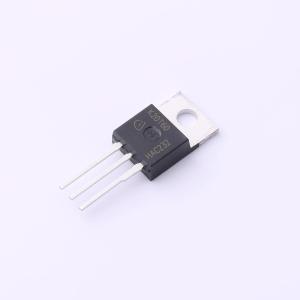

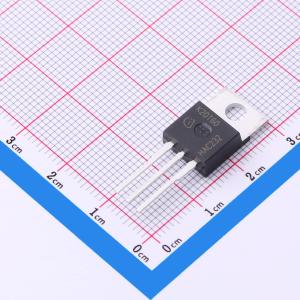

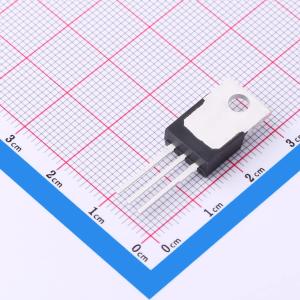

IKP20N60TXKSA1
600V 41A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：极低的集电极-发射极饱和电压VCE(sat)：1.5V（典型值）。最高结温：175℃。短路耐受时间：5μs。适用于变频器、不间断电源。TRENCHSTOP™和场截止技术用于600V应用，提供:非常紧密的参数分布。高鲁棒性，温度稳定性能。应用：变频器。不间断电源
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKP20N60TXKSA1
- 商品编号
- C2997918
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 41A | |
| 耗散功率(Pd) | 166W | |
| 输出电容(Coes) | 71pF | |
| 正向脉冲电流(Ifm) | 60A | |
| 集射极饱和电压(VCE(sat)) | 2.05V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@290uA | |
| 栅极电荷量(Qg) | 120nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.1nF | |
| 开启延迟时间(Td(on)) | 18ns | |
| 关断延迟时间(Td(off)) | 199ns | |
| 导通损耗(Eon) | 310uJ | |
| 关断损耗(Eoff) | 460uJ | |
| 反向恢复时间(Trr) | 41ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 32pF |
