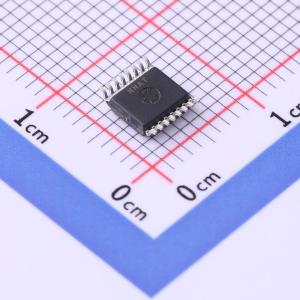

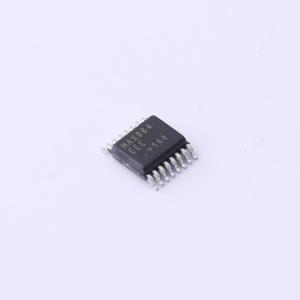

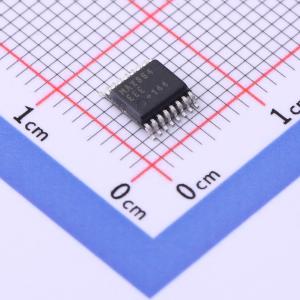

MAX864EEE+

MAX864是一款CMOS电荷泵式DC-DC电压转换器，可从单个正输入产生正输出和负输出，仅需四个电容。电荷泵先将输入电压加倍，然后将加倍后的电压反相。输入电压范围为+1.75V至+6.0V。 内部振荡器可通过引脚编程，频率范围为7kHz至185kHz，从而可优化静态电流、电容大小和开关频率。55Ω的输出阻抗可提供高达20mA的有效输出电流。MAX864还具备1μA逻辑控制关断功能。 MAX864采用16引脚QSOP封装，占用的电路板面积与标准8引脚SOIC相同。对于对空间要求更严格的应用，可选用采用8引脚μMAX封装的MAX865，其占用的电路板面积是MAX864的一半。 MAX864仅需四个外部电容即可实现电压倍增/反相功能。这些电容可以是陶瓷电容或极性电容（电解电容或钽电容），电容值范围为0.47μF至100μF。

• 仅需四个电容
• 双输出（正输出和负输出）
• 低输入电压：+1.75V至+6.0V
• 1μA逻辑控制关断
• 可选频率可优化电容大小和电源电流

• 无线手机中的低压GaAsFET偏置
• VCO和GaAsFET电源
• 由2至4节镍电池或1节锂电池提供的分离电源
• 低压数据采集系统的低成本分离电源
• 模拟电路的分离电源
• LCD面板
