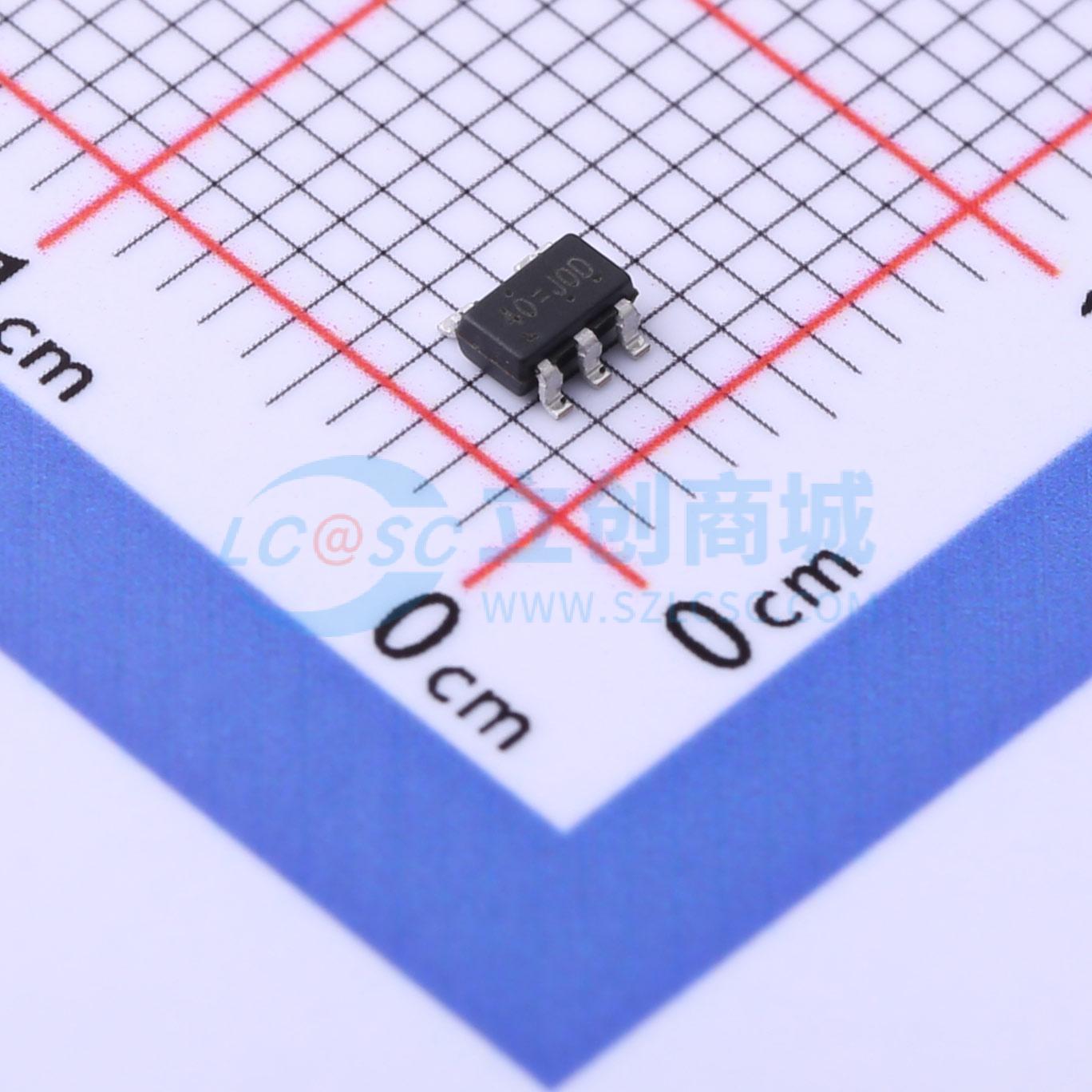

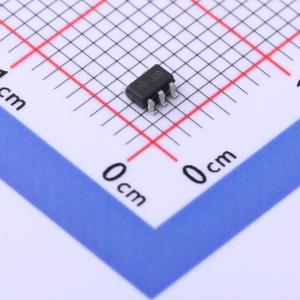

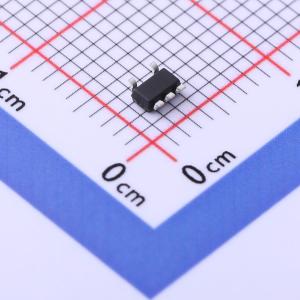

温馨提醒：图片仅供参考，商品以实物为准
RT9187CGB
600mA超低压差CMOS稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT9187C 是一款高性能的 600mA 低压差线性稳压器（LDO），具有极高的电源抑制比（PSRR）和超低的压差。该芯片非常适合对性能和空间有严格要求的便携式射频（RF）和无线应用。它还设有一个降噪引脚，可进一步降低输出噪声
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9187CGB
- 商品编号
- C2997942
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~4.8V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 50dB@(10kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 100mV@(0.3A) | |
| 静态电流(Iq) | 300uA | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
RT9187C是一款高性能、600mA的低压差线性稳压器（LDO），具有极高的电源抑制比（PSRR）和超低的压差。该芯片非常适合对性能和空间要求苛刻的便携式射频（RF）和无线应用。 它还设有降噪引脚，可进一步降低输出噪声。在压差状态下，稳压器的接地电流仅略有增加，从而进一步延长电池使用寿命。RT9187C与低等效串联电阻（ESR）的陶瓷电容配合使用效果良好，可减少电源应用所需的电路板空间，这对于手持无线设备至关重要。 RT9187C在关断模式下的功耗低于0.1μA。其他特性包括超低的压差电压、高输出精度、限流保护和高纹波抑制比。RT9187C采用SOT23 - 5封装。
商品特性
- 适用于射频应用的超低噪声
- 线路/负载瞬态的超快速响应
- 关断时待机电流<0.1μA
- 低压差：500mA时为100mV
- 宽工作电压范围：2.5V至5.5V
- TTL逻辑控制的关断输入
- 限流保护
- 热关断保护
- 仅需2.2μF输出电容即可保证稳定性
- 高电源抑制比
- 符合RoHS标准且无卤
应用领域
- CDMA/GSM蜂窝手机
- 电池供电设备
- 笔记本电脑、掌上电脑、笔记本计算机
- 手持仪器
- Mini PCI和PCI - Express卡
- PCMCIA卡和新型卡
- 便携式信息设备
