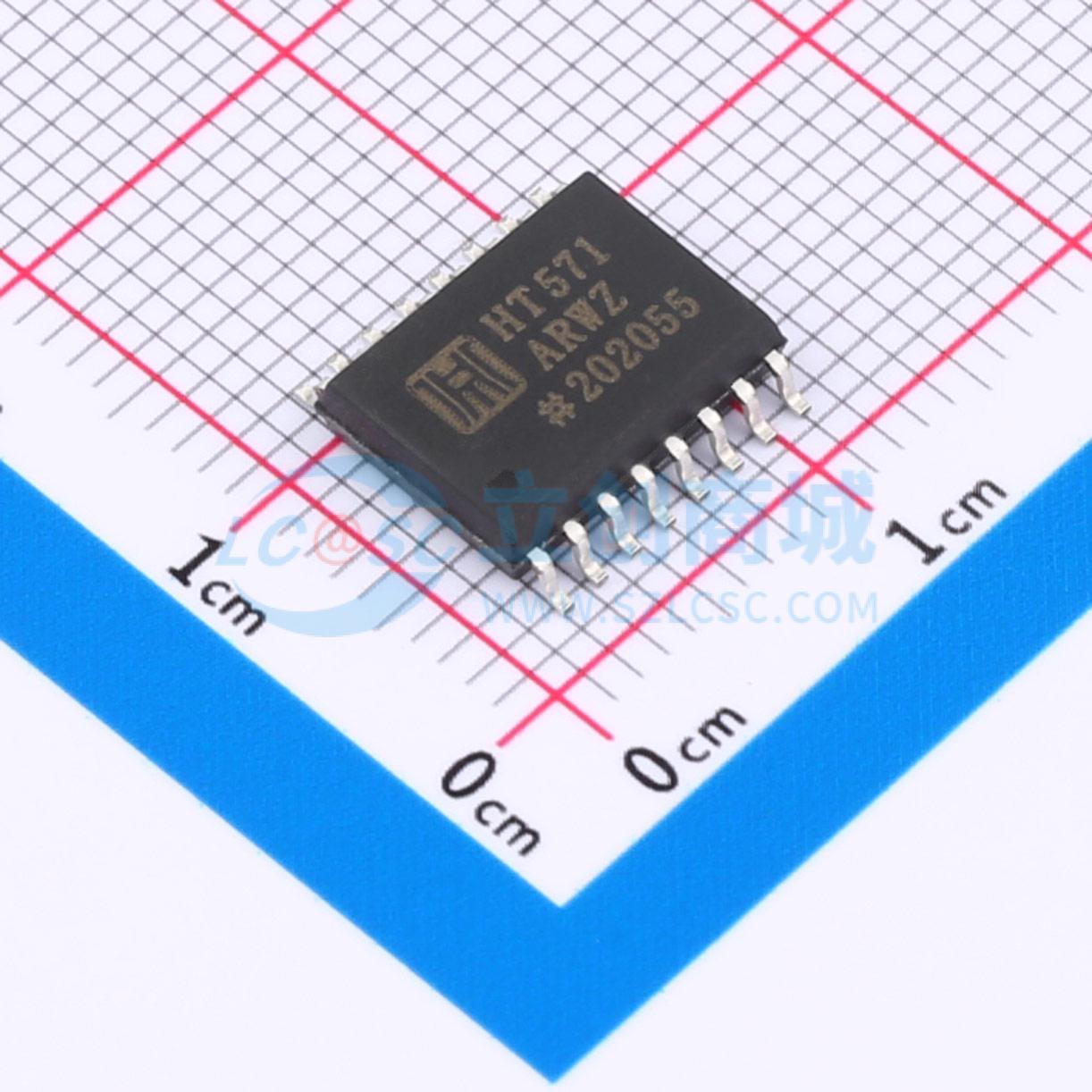

HT571ARWZ

HT571是一款多功能、低成本的双增益控制电路，任一通道均可用作动态范围压缩器或扩展器。每个通道都有一个全波整流器，用于检测信号的平均值；一个线性化、温度补偿的可变增益单元；以及一个运算放大器。 HT571非常适合用于蜂窝无线电和无线电通信系统、调制解调器、电话以及卫星广播/接收音频系统。 如框图所示，HT571压扩器的组成模块包括全波整流器、可变增益单元、运算放大器和偏置系统。这些模块在集成电路中的布局使得该电路只需少量外部元件就能良好运行，并且能适应多种不同的应用。 全波整流器对从整流器输入流向内部求和节点（偏置电压为VREF）的输入电流进行整流。整流后的电流在连接到CRECT端子的外部滤波电容上进行平均，输入电流的平均值控制可变增益单元的增益。因此，对于电容耦合电压输入，增益将与输入信号的平均值成正比，如下列方程所示。请注意，对于电容耦合输入，不存在能够产生增益误差的失调电压。唯一的误差将来自整流器的偏置电流（内部提供），该电流小于0.1 μA。 输出级能够提供±20 mA的输出电流。这使得在300 Ω负载上可实现+13 dBm（3.5 VRMS）的输出，通过串联电阻和合适的变压器，在600 Ω输出阻抗下也能实现+13 dBm的输出。 带隙基准为所有求和节点提供参考电压，为整流器和ΔG单元提供稳压电源电压，并为ΔG单元提供偏置电流。这种类型的基准具有低温度系数，可在较宽的温度范围内提供非常稳定的偏置。 增益随输入信号电平变化而变化的速度由整流器滤波电容决定。小电容可实现快速响应，但无法完全过滤低频信号。增益控制信号上的任何纹波都会对通过可变增益单元的信号进行调制。在扩展器或压缩器应用中，这会导致三次谐波失真，因此需要在快速响应和衰减时间与失真之间进行权衡。 可变增益单元是一种电流输入、电流输出的器件，其输出电流与输入电流之比IoUT/IN由整流器控制。IN是从ΔG输入流向内部求和节点（偏置电压为VREF）的电流。以下方程适用于电容耦合输入。输出电流IOUT被馈送到运算放大器的求和节点。 G单元内置的补偿方案可补偿温度并消除奇次谐波失真。剩余的唯一失真为偶次谐波，且仅由于内部失调电压而存在。THD调节端子提供了一种消除内部失调以实现低失真运行的方法。

• 单芯片集成完整的压缩器和扩展器
• 温度补偿
• 动态范围大于110 dB
• 最低工作电压为6.0 VDC
• 系统电平可通过外部元件调节
• 可消除失真
• 动态降噪系统
• 压控放大器
• 提供无铅封装*

• 蜂窝无线电
• 高电平限幅器
• 低电平扩展器 - 噪声门
• 动态滤波器
• CD播放器
