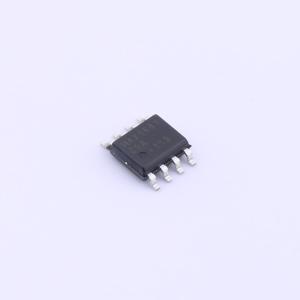

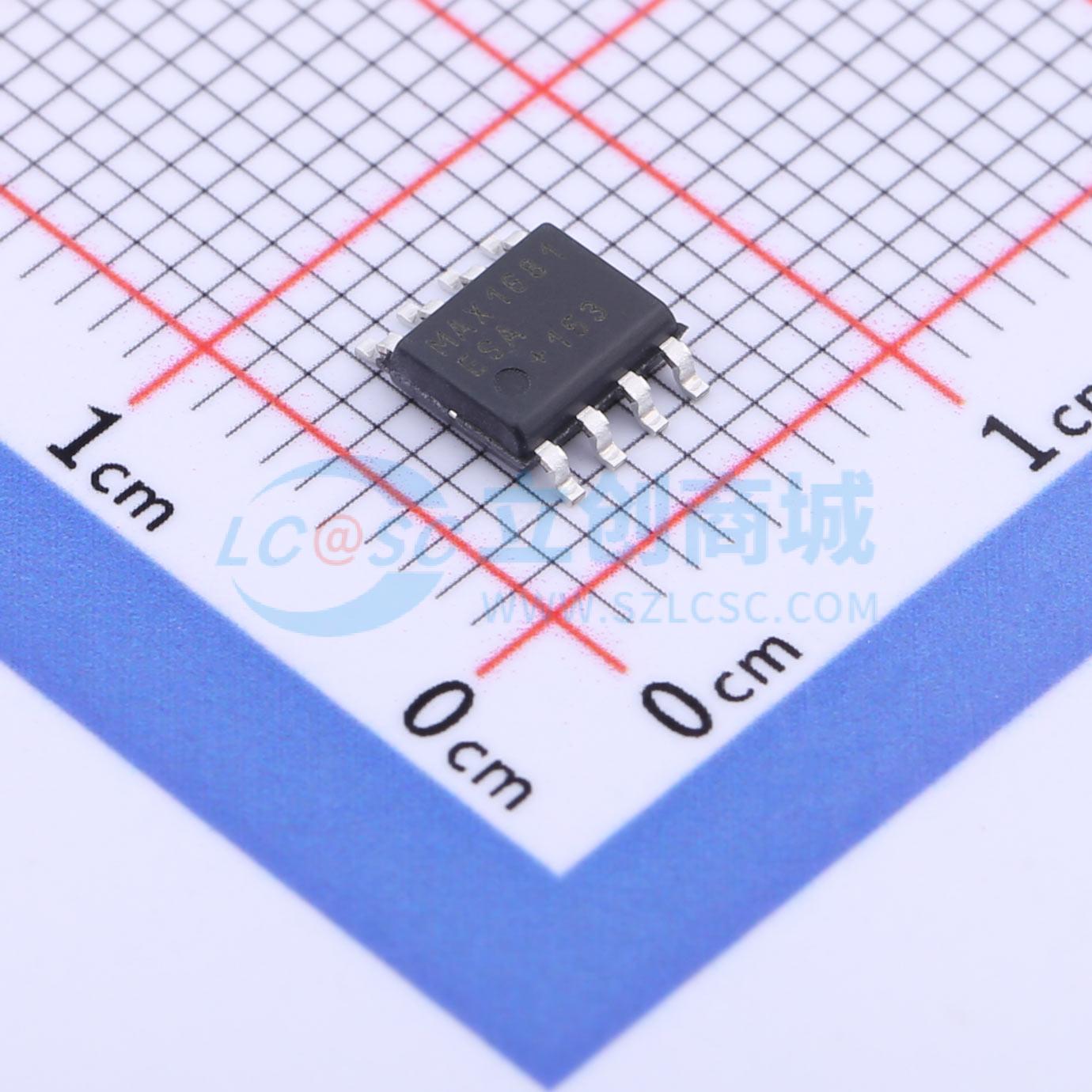

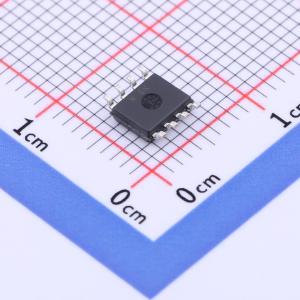

MAX1681ESA+

125mA、频率可选、开关电容电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 125mA、频率可选、开关电容电压变换器、开关频率高达1MHz，允许使用小尺寸电容
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1681ESA+
商品编号: C2998000
商品封装: SO-8
包装方式: 管装
商品毛重: 0.28克(g)

商品参数

商品概述

MAX1680/MAX1681无电感开关电容电压转换器可将+2.0V至+5.5V的输入电压反相或加倍，同时提供高达125mA的输出电流。它们具有可选频率选项，允许使用小电容：4.7µF（MAX1680）、1µF（MAX1681）。凭借其高输出电流能力，这些电荷泵器件是基于电感的稳压器的合适替代品，后者需要更昂贵的外部组件和额外的电路板空间。

商品特性

可选开关频率：125kHz/250kHz（MAX1680）、500kHz/1MHz（MAX1681）
允许使用小电容（MAX1681为1µF）
125mA输出电流
3.5Ω输出阻抗
1µA逻辑控制关断
可配置为电压反相器或倍压器
+2.0V至+5.5V输入电压范围
采用8引脚SO封装
效率达90%

应用领域

局部负电源
接口电源
运算放大器电源
MOSFET偏置

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	3V~5.5V
	输出电阻	3.5Ω
	能量效率	80%

	属性	参数值
	开关频率	1MHz；500kHz
	工作温度	-40℃~+85℃
	功能类型	升压；反相
	输出电流(Iout)	125mA
