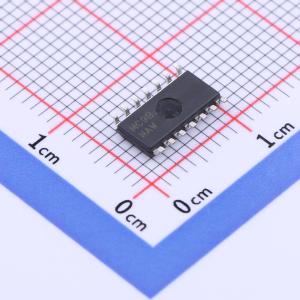

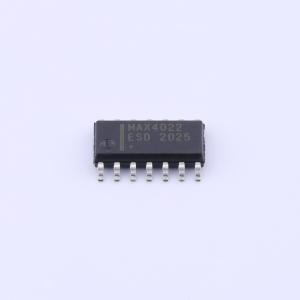

温馨提醒：图片仅供参考，商品以实物为准
MAX4022ESD+
低成本、高速、单电源、增益为+2的缓冲器，满摆幅输出，SOT23封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是精密的闭环增益为 +2（或 -1）的缓冲器，具有高转换速率、高输出电流驱动以及低差分增益和相位误差。这些单电源器件可在 +3.15V 至 +11V 或 ±1.575V 至 ±5.5V 双电源下工作。输入电压范围比负电源轨高 100mV，输出摆幅为轨到轨。这些器件仅需 5.5mA 的静态电源电流，同时实现 200MHz 的 -3dB 带宽和 600V/μs 的转换速率
- 商品型号
- MAX4022ESD+
- 商品编号
- C2997938
- 商品封装
- SO-14
- 包装方式
- 管装
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 11V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 20mV | |
| 输入失调电压温漂(Vos TC) | 8uV/℃ | |
| 压摆率(SR) | 600V/us | |
| 输入偏置电流(Ib) | 20uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 10nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | - | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 5.5mA | |
| 输出电流 | 120mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3.15V~11V | |
| 双电源(Vee~Vcc) | 1.575V~5.5V |
应用领域
- 便携式/电池供电仪器
- 视频线路驱动器
- 模数转换器接口
- CCD成像系统
- 视频路由和切换系统
