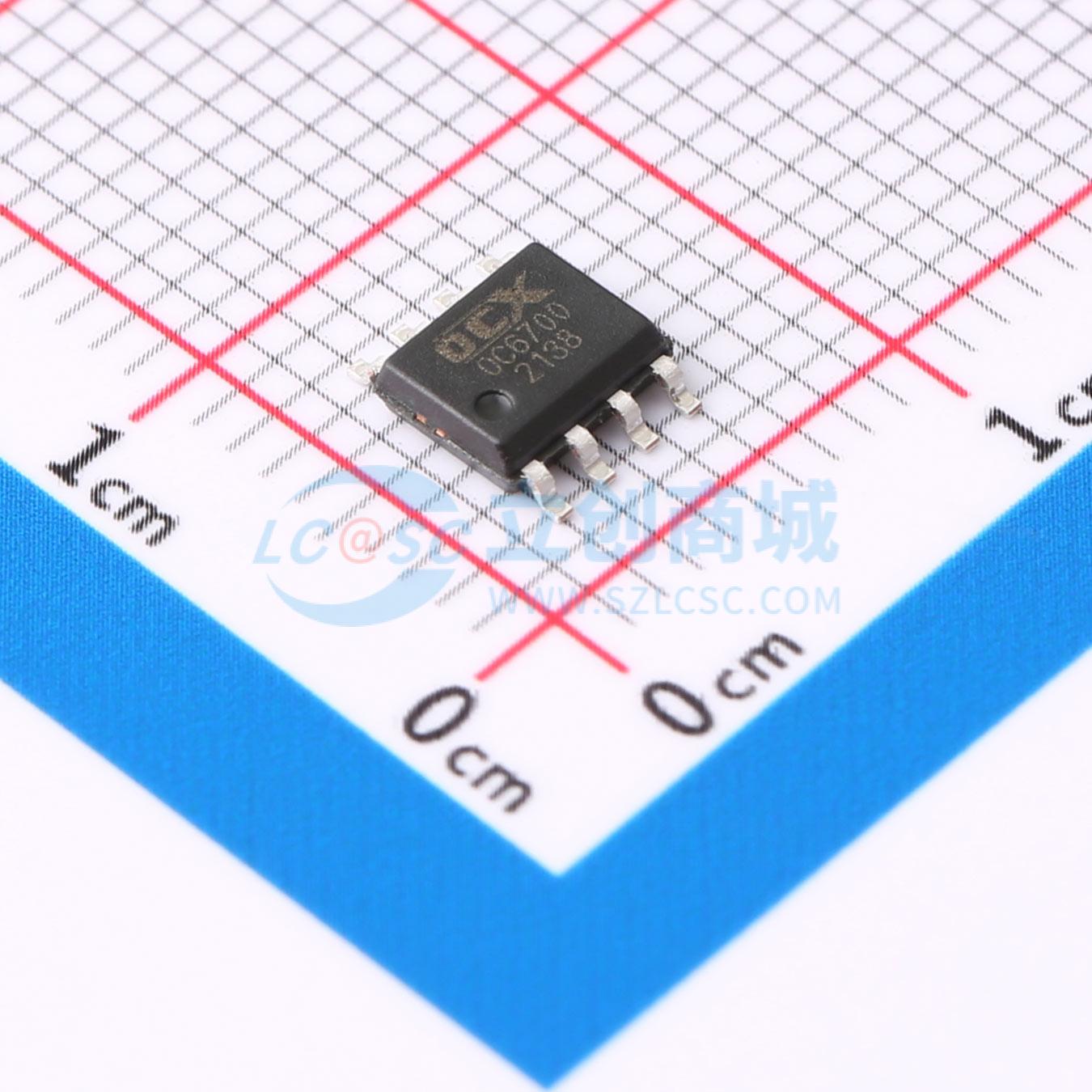

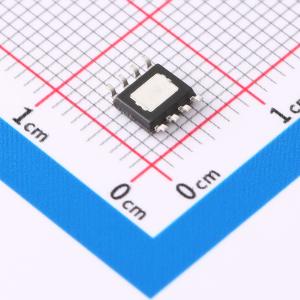

OC6700

芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OC6700是一款内置60V功率NMOS高效率、高精度的升压型大功率LED恒流驱动芯片。采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。
品牌名称: OCX(欧创芯)
商品型号: OC6700
商品编号: C2988397
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.208267克(g)

商品参数

商品概述

OC6700是一款内置60V功率NMOS高效率、高精度的升压型大功率LED恒流驱动芯片。采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在EN端加PWM信号，还可以进行LED灯调光。内部集成了VDD稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。采用ESOP8封装，散热片内置接SW脚。

商品特性

宽输入电压范围：3.6V - 60V
内置60V功率MOS
高效率：可高达95%
最大工作频率：1MHz
FB电流采样电压：250mV
芯片供电欠压保护：3.2V
关断时间可调
智能过温保护
软启动
内置VDD稳压管

应用领域

LED灯杯
电池供电的LED灯串
平板显示LED背光
大功率LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3.6V~60V
	开关频率	1kHz~1MHz
	通道数	1
	调光	PWM

	属性	参数值
	特性	过温保护(OTP)
	拓扑结构	升压
	工作温度	-20℃~+85℃
	开关管(内置/外置)	内置
