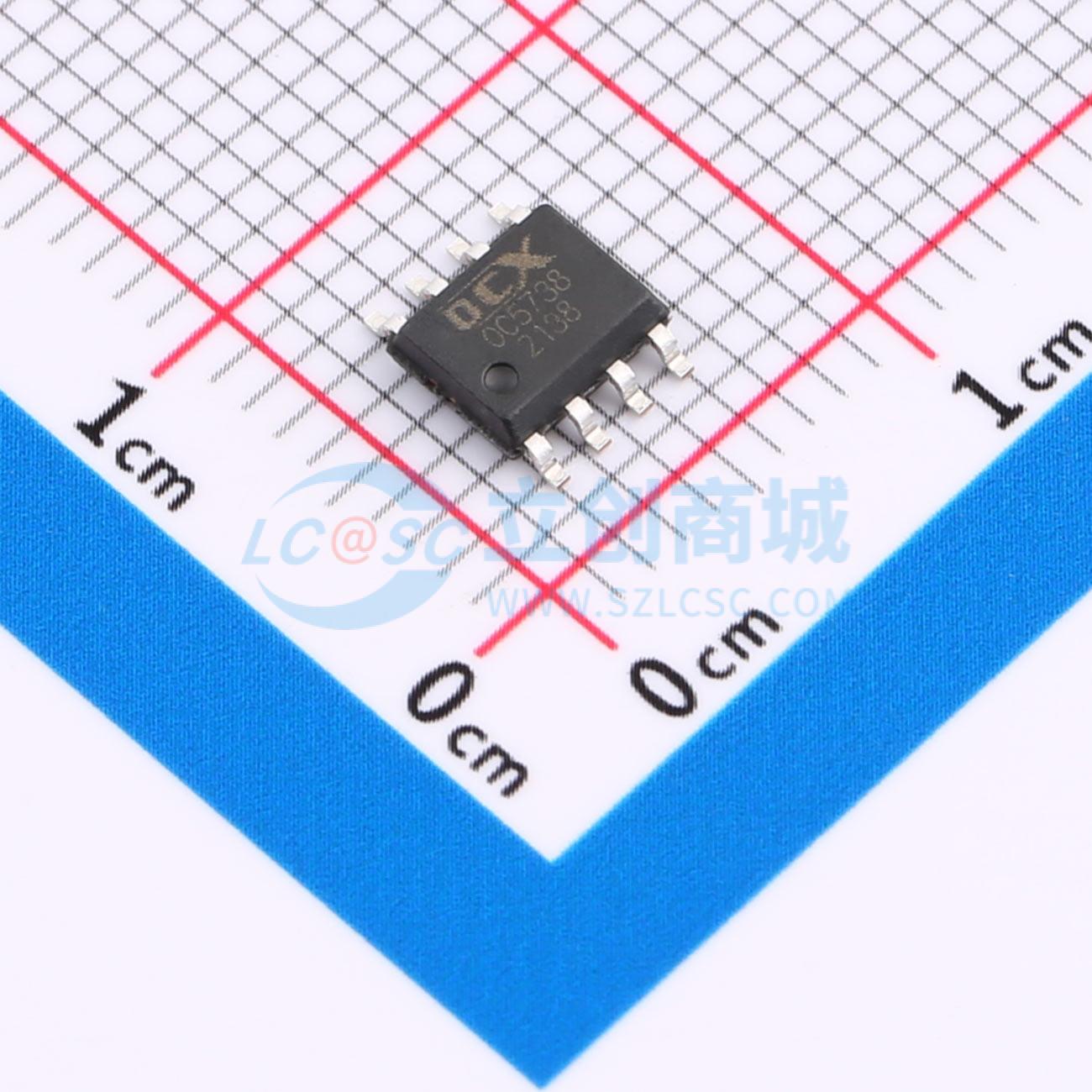

OC5738
内置MOS开关降压型LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款内置90V功率MOS的高效率、高精度开关降压型大功率LED恒流驱动芯片。采用固定频率的PWM工作模式，典型工作频率为140KHz。采用平均电流检测模式，具有优异的负载调整率特性。集成了高低亮功能，可通过HL端口实现高低亮的功能切换，HL悬空为高亮模式，HL接高电平为1/2电流的低亮模式。内部还集成了HL稳压管以及过压保护、过温保护电路等，减少外围元件并提高系统可靠性。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC5738
- 商品编号
- C2988398
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 8V~90V | |
| 开关频率 | 140kHz | |
| 通道数 | 1 | |
| 输出电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP)；过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品特性
- 内置90V MOS
- 宽输入电压范围：8V~90V
- 输出电流范围：100mA~1.2A
- 高效率：可高达93%
- 工作频率：140KHz
- 芯片供电欠压保护：6.5V
- 平均电流检测
- 智能过温保护
- 内置HL稳压管
应用领域
- 电动自行车、摩托车灯
- 汽车照明
- 直流或交流输入LED驱动
- 大功率LED照明
- LED背光
