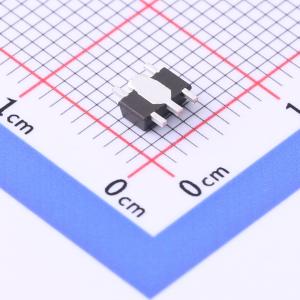

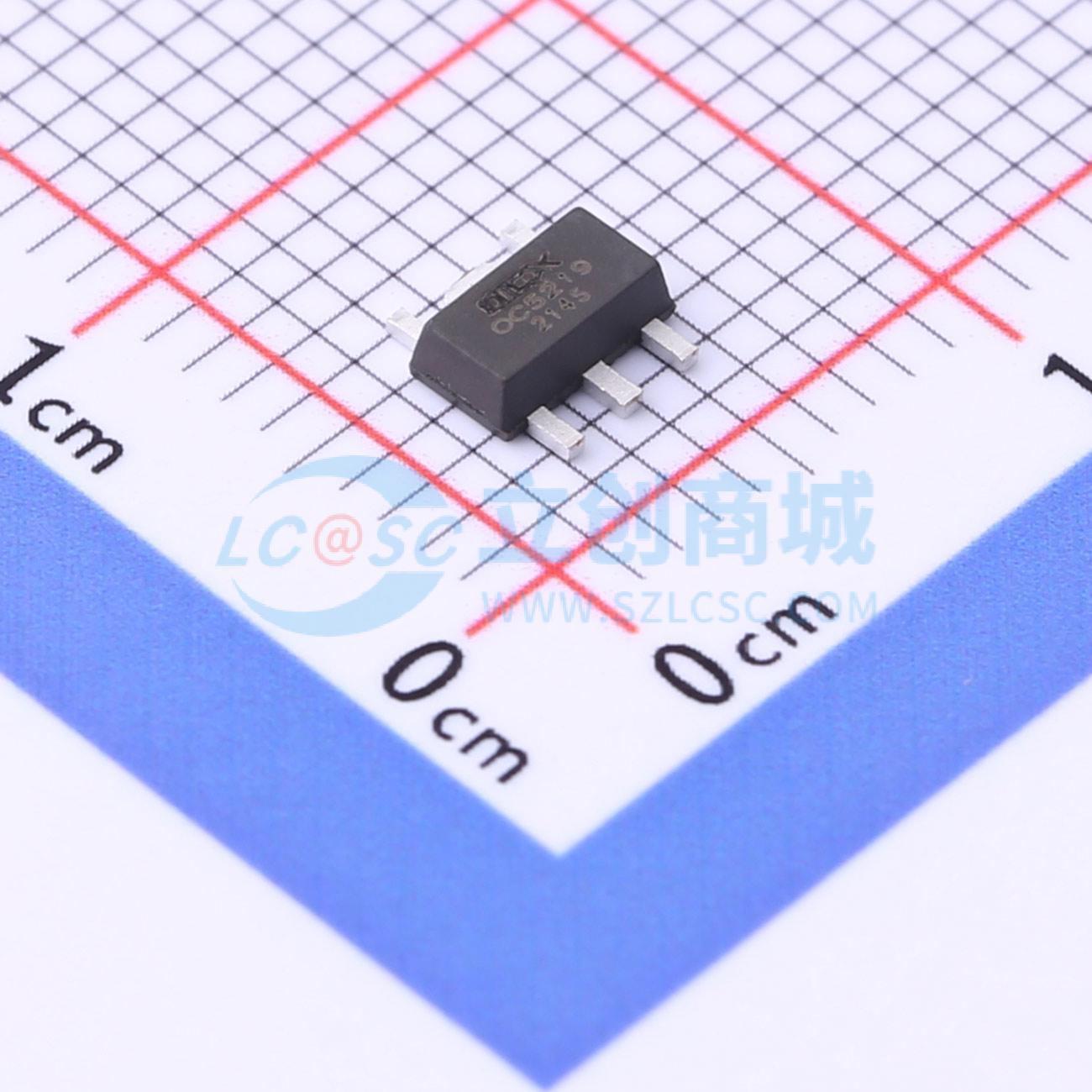

OC5219
30V,1A高端电流检测降压LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OC5219 是一款连续电感电流导通模式的降压型LED 恒流驱动器，用于驱动一个或多个LED 灯串。OC5219 工作电压从5.5V 到30V，提供可调的输出电流，最大输出电流可达到1A。根据不同的输入电压和外部器件，OC5219 可以驱动供高达数十瓦的LED。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC5219
- 商品编号
- C2988399
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5.5V~30V | |
| 开关频率 | 1kHz~1MHz | |
| 通道数 | 1 | |
| 输出电流 | 1A | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品特性
- 最大输出电流：1A
- 高效率：96%
- 优异的负载调整率和线性调整率
- 高端电流检测
- 最大辉度控制频率：20KHz
- 滞环控制，无需环路补偿
- 最高工作频率：1MHz
- 电流精度：±3%
- 宽输入电压：5.5V~30V
- 智能过温保护
- 低压差无过冲
应用领域
- LED备用灯，信号灯
- 低压LED射灯代替卤素灯
- 汽车照明
