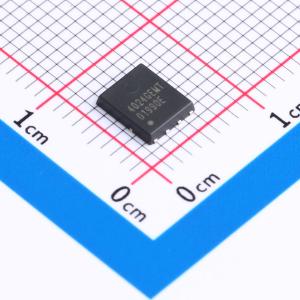

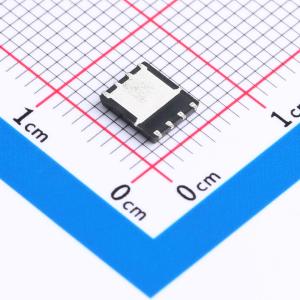

温馨提醒：图片仅供参考，商品以实物为准
AP4024GEMT
1个N沟道 耐压:30V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AP4024系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种可用于广泛电源应用的超高效器件。PMPAK 5x6封装专为DC-DC转换器应用而设计，其引脚布局与带背面散热片且外形更薄的SO-8封装兼容
- 品牌名称
- APEC(富鼎)
- 商品型号
- AP4024GEMT
- 商品编号
- C2988418
- 商品封装
- PMPAK(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.218克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 4.5mΩ@10V | |
| 耗散功率(Pd) | 36.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 24nC | |
| 输入电容(Ciss) | 2.4nF | |
| 反向传输电容(Crss) | 210pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
超结功率MOSFET是高压功率MOSFET的一项革命性技术，它是根据超结原理设计的。由此产生的器件具有极低的导通电阻，使其特别适用于需要卓越功率密度和出色效率的应用。
商品特性
- 驱动要求简单
- 与带散热片的SO-8兼容
- 低导通电阻
- 符合RoHS标准且无卤
应用领域
- 功率因数校正（PFC）
- 开关模式电源（SMPS）
- 不间断电源（UPS）
