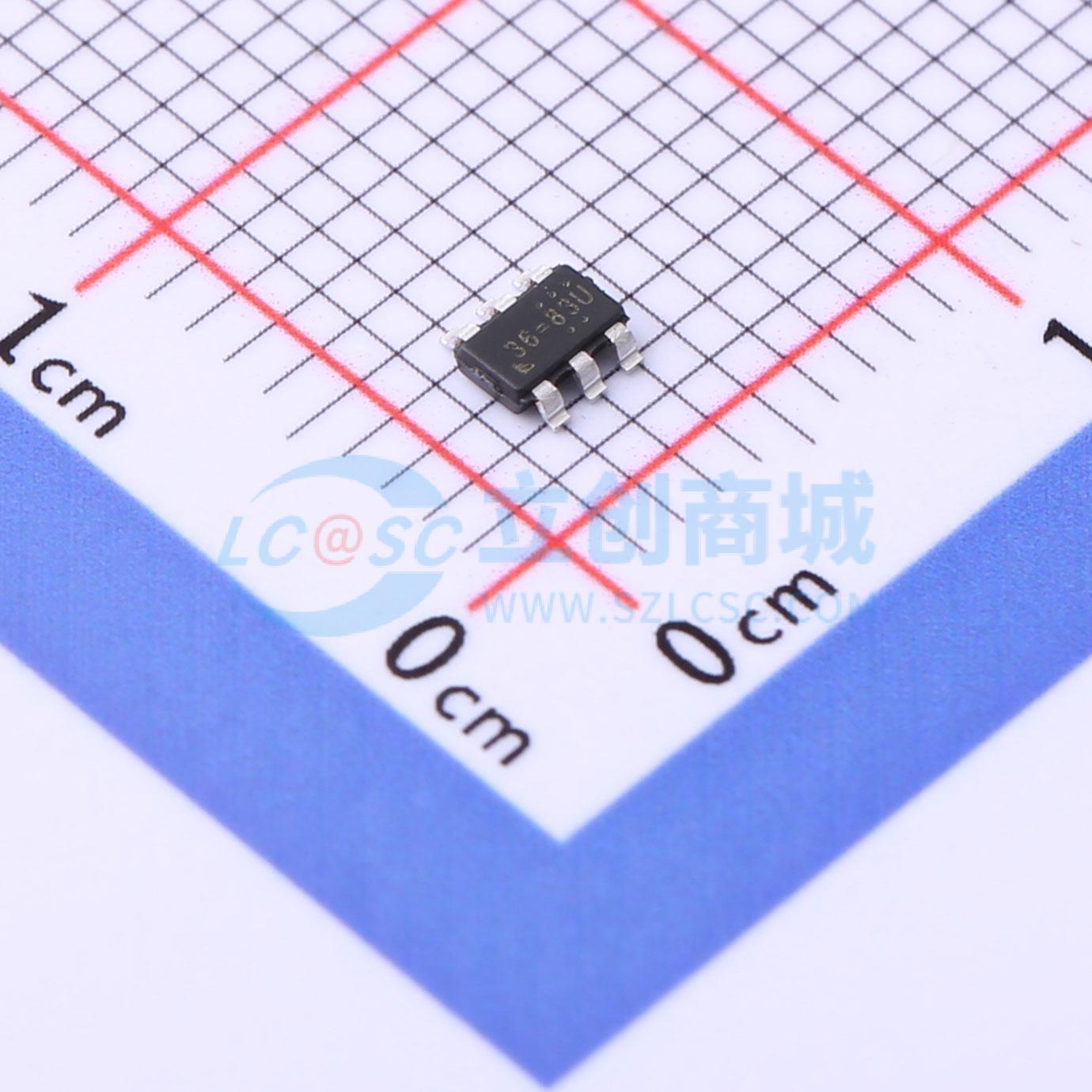

温馨提醒：图片仅供参考，商品以实物为准
RT6253AHGJ6F
高效同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT6253A/B是一款高效的3A同步降压DC-DC转换器,具有4.5V至17V的输入电压范围。它采用先进的恒定导通时间控制架构,提供超快瞬态响应,并且集成低Rds(on)的MOSFET,实现高效率。该芯片还具备多种保护功能,包括过流保护、欠压锁定和过温保护。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6253AHGJ6F
- 商品编号
- C2988423
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 580kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 280uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6253A/B是一款简单易用的3A同步降压DC-DC转换器，输入电源电压范围为4.5V至17V。该器件具有精确的参考电压，并集成了低RDS(ON)功率MOSFET，以实现高效率。 RT6253A/B采用先进恒定导通时间（ACOTTM）控制架构，只需少量外部元件即可提供超快速瞬态响应，并能在输入电压、负载和输出电压范围内以近乎恒定的开关频率运行。RT6253A工作在自动脉冲跳跃模式（PSM），可在轻载运行时保持高效率。RT6253B工作在强制脉宽调制（PWM）模式，有助于满足严格的电压调节精度要求。 RT6253A/B可检测两个FET的电流，实现可靠的过流保护（OCP）。该器件具有逐周期限流保护功能，可防止器件在输出短路、过流或电感饱和等情况下遭受灾难性损坏。内置软启动功能可防止启动时产生浪涌电流。该器件还具备输入欠压锁定、输出欠压保护和过温保护（OTP）功能，可确保在所有工作条件下安全平稳运行。
商品特性
- 集成95mΩ和50mΩ FET
- 连续电流：
- TSOT-23-6（FC）：3A
- SOT-563（FC）：2.5A
- 输入电源电压范围：4.5V至17V
- 最大输出电压范围：7V
- 先进恒定导通时间（ACOTTM）控制：
- 超快速瞬态响应
- 针对低ESR陶瓷输出电容进行优化
- 高精度反馈参考电压：±1%
- 可选工作模式：
- RT6253A：节能模式（PSM）
- RT6253B：强制PWM模式
- 固定开关频率：580kHz
- 使能控制和典型值为1ms的固定软启动
- 可从预偏置输出安全启动
- 输入欠压锁定（UVLO）
- 保护功能：
- 带打嗝模式的输出欠压保护（UVP）
- 高端/低端MOSFET过流保护和过温保护功能
- 符合RoHS标准且无卤
应用领域
- 机顶盒
- 液晶电视
- 家庭网络设备
- 监控系统
- 通用应用
