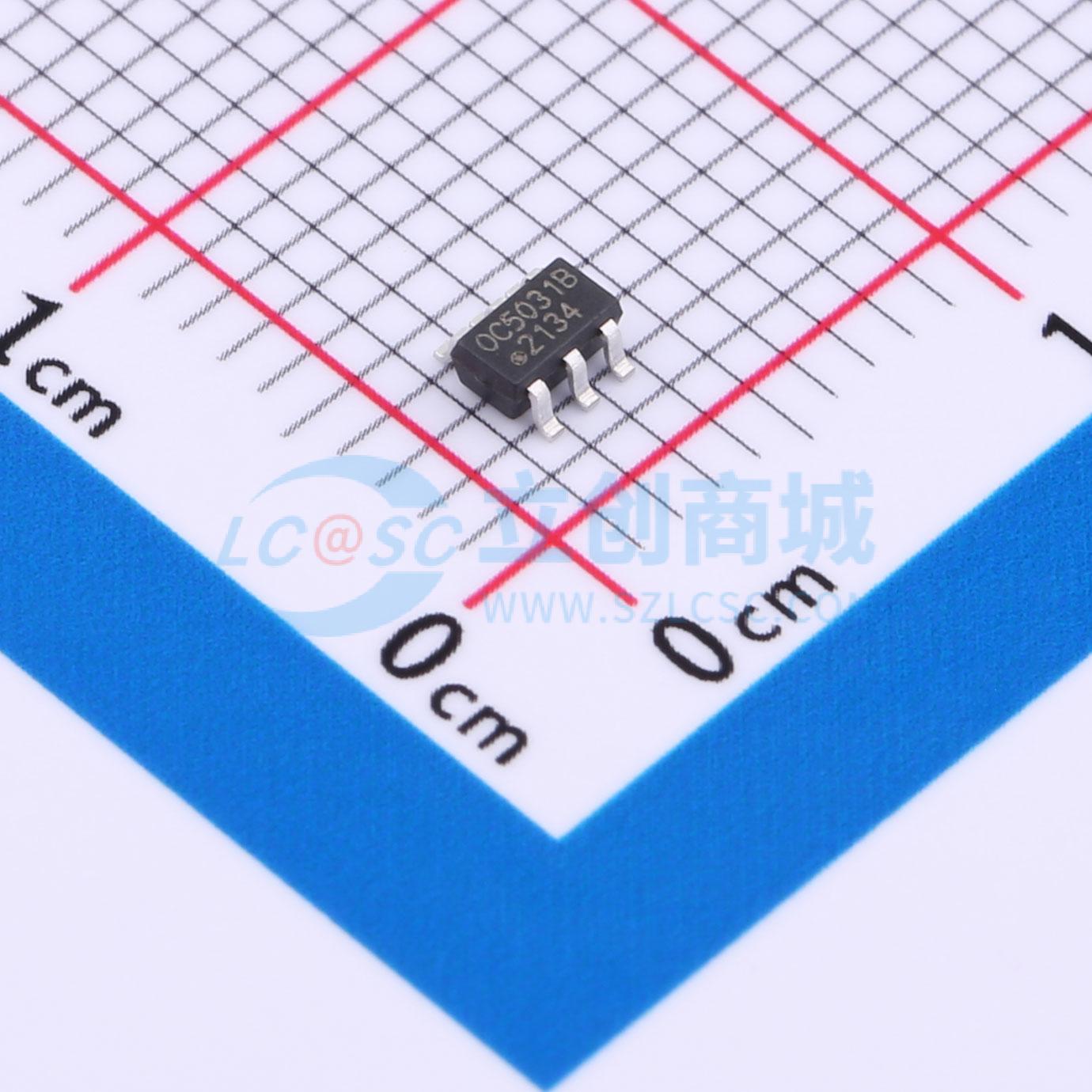

温馨提醒：图片仅供参考，商品以实物为准
OC5031B
高端电流检测降压LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OC5031B是一款降压型的高精度高亮度LED恒流驱动控制器。系统通过一个外接电阻设定输出电流，最大输出电流可达10A；电流检测精度高达±3%；外围仅需很少的元件。系统采用电感电流滞环控制方式，对负载瞬变具有非常快的响应，对输入电压具有高的抑制比，其电感电流纹波为20%，且最高工作频率可达1MHz。OC5031B特别适合宽输入电压范围的应用，其输入电压范围从5.5V到60V。OC5031B内置过温保护电路，当芯片达到过温保护点，系统立即进入过温保护模式，将降低输入电流以提高系统可靠性。OC5031B特别内置了一个LDO，其输出电压为5.5V，最大可提供5mA电流输出。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC5031B
- 商品编号
- C2988400
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5.5V~60V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品特性
- 最大输出电流：10A
- 高效率：96%
- 高端电流检测
- 支持PWM调光和线性调光
- 滞环控制，无需环路补偿
- 最高工作频率：1MHz
- 电流精度：±3%
- 宽输入电压：5.5V~60V
- 过温保护
- 低压差工作时，可保持高稳定性
应用领域
- 建筑、工业、环境照明
- MR16及LED灯
- 汽车照明
