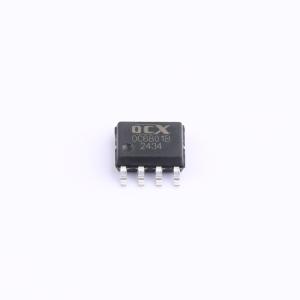

OC6801B
升压/升降压型DC-DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OC6801B是一款专为升压、升降压开关电源设计的专用DC-DC控制器芯片。OC6801B典型应用支持5-40V输入电压范围。通过扩展输入供电，也可以支持400V以上的输入电压范围。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC6801B
- 商品编号
- C2988395
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 5V~40V | |
| 开关频率 | 150kHz~450kHz | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 升压；降压-升压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
OC6801B是一款专为升压、升降压开关电源设计的专用DC-DC控制器芯片。OC6801B典型应用支持5 - 40V输入电压范围。通过扩展输入供电，也可以支持400V以上的输入电压范围。芯片采用固定频率的PWM控制方式，并在轻载条件下自动降频提高转换效率。芯片内置高精度误差放大器，振荡器，以及频率补偿电路，简化了外围设计。芯片内置过流保护以及EN脚关断功能。系统工作频率可通过一个外接电阻调节，方便根据不同应用设置系统工作频率。芯片内部还集成了软启动以及过温保护电路，减少外围元件并提高系统可靠性。
商品特性
- 宽输入电压范围：5V ~ 400V
- 高效率：可高达97%
- 固定工作频率，频率可外接电阻设置
- EN脚关断功能
- FB采样电压：1V
- 内置频率补偿
- 内置软启动
- 内置过温保护
- 内置限流功能
- SOP8封装
应用领域
- EPC/笔记本车载适配器
- 升压、升降压转换
- 手持设备供电
