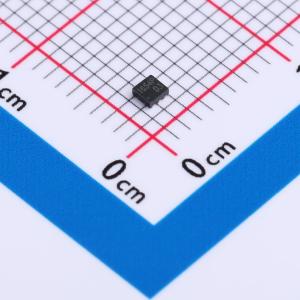

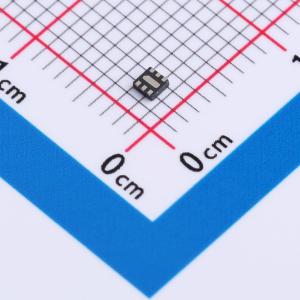

TPRCLAMP1654P
5.5V 12V截止 峰值浪涌电流：4.5A@8/20us 7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPRCLAMP1654P
- 商品编号
- C2987073
- 商品封装
- DFN1616-6
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V；12V | |
| 钳位电压 | 30V；16V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us；4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us；100W@8/20us | |
| 击穿电压 | 6.8V；16V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA；100nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.6pF；100pF；1.2pF |
商品特性
- 超低电容：0.35pF（IO 到 IO）
- 超低泄漏：纳安级别
- 低工作电压：5.5V
- 低钳位电压
- 保护一条电源线和四条数据线
- 直插式封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±25kV 接触放电：±20kV
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- IEC61000 - 4 - 5（雷击）4.5A（8/20μs）
- 符合 RoHS 标准
应用领域
- USB2.0 和 USB OTG
- 多媒体卡（MMC）接口
- SD 卡接口
- MDDI 端口
- SIM 端口
- 键盘
