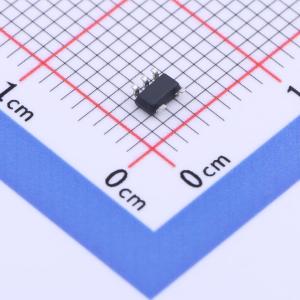

TP2036-3.3YN5
固定电阻器参数说明
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一组低压差 (LDO) 稳压器，具有1.2V至5.5V的宽输入电压范围、低压差、低功耗和小型化封装的优点。仅2μA的静态电流使这些器件非常适合为电池供电的常开系统供电，这些系统需要极低的待机功耗以延长使用寿命。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP2036-3.3YN5
- 商品编号
- C2987078
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 400mA | |
| 电源纹波抑制比(PSRR) | 78dB@(100Hz) | |
| 压差 | 180mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | - | |
| 特性 | 带使能；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TP2036系列是一组低压差（LDO）稳压器，具有输入电压范围宽（1.2V至5.5V）、低压差、低功耗和小型化封装等优点。仅2μA的静态电流使这些器件非常适合为电池供电的常开系统供电，这类系统需要极低的待机功耗以延长使用寿命。
商品特性
- 无负载时地电流为2μA
- 输出精度为±2%
- 输出电流为400mA
- 关断电流为10nA（可选）
- 宽工作输入电压范围：1.2V至5.5V
- 压差：300mA时为0.18V（输出电压 = 3.3V）
- 支持固定输出电压0.8V、0.9V、1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V
- 可根据特定应用调整输出电压
- 使用陶瓷或钽电容时稳定
- 限流保护
- 过温保护
- 提供SOT - 23 - 5封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和个人数字助理
- 无线通信设备
- 音频/视频设备
