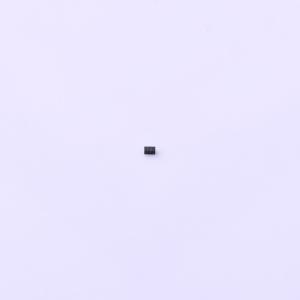

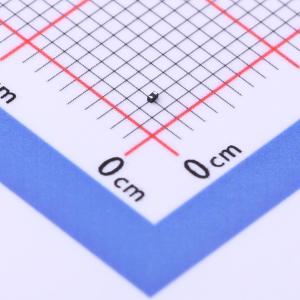

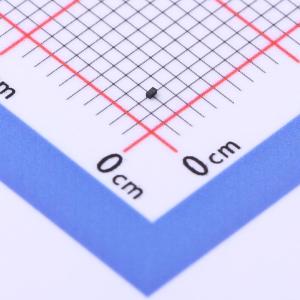

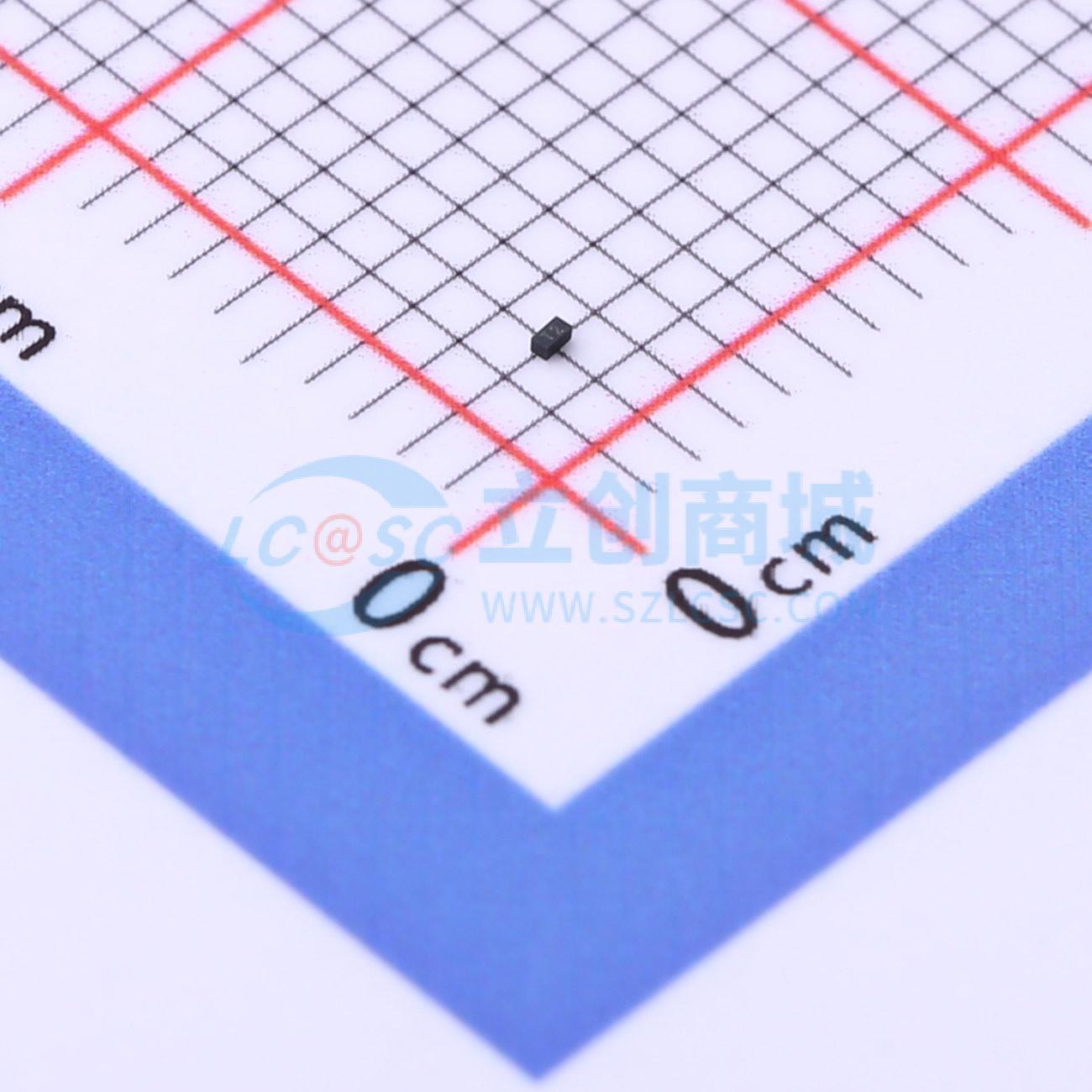

ESDL2012MX4T5G
双向ESD 1V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款低容静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESDL2012MX4T5G
- 商品编号
- C2987137
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 1V | |
| 钳位电压 | 5V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 25W | |
| 击穿电压 | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.13pF |
商品特性
- 超小封装：0.6x0.3x0.3mm
- 超低电容：典型值 0.12 pF
- 超低泄漏：纳安级别
- 低工作电压：±5V
- 低钳位电压
- 双引脚无引脚封装
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±18kV 接触放电：±8 kV
- IEC61000-4-5（雷击）4 A（8/20μs）
- 这些是无铅器件
- 响应时间典型值 <1 ns
应用领域
- HDMI 1.3/1.4 和 HDMI 2.0
- USB 2.0 和 USB 3.0/3.1/4.0
- MHL
- LVDS 接口
- FM 天线
- PCI Express
- eSATA 接口
