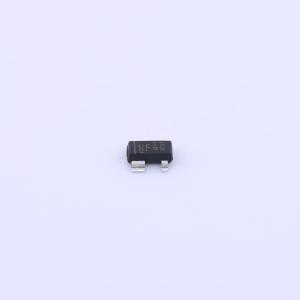

温馨提醒：图片仅供参考，商品以实物为准
TPD2E001DZDR
ESD 5.5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPD2E001DZDR
- 商品编号
- C2987149
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 12V；18V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us；3A@8/20us | |
| 击穿电压 | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.5pF |
商品特性
- 超低电容：1.5pF（最大值）
- 超低泄漏：纳安级别
- 低工作电压：5.5V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±16kV 接触放电：±10kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 符合 RoHS 标准
应用领域
- USB2.0 和 USB3.0 端口
- USB OTG
- 数字视频接口（DVI）
- 显示器和平板显示器
- PCI Express 和串行 SATA 端口
- 千兆以太网
- IEEE1394 火线端口
- 消费类产品（机顶盒、DVD、数码相机、数码摄像机等）
