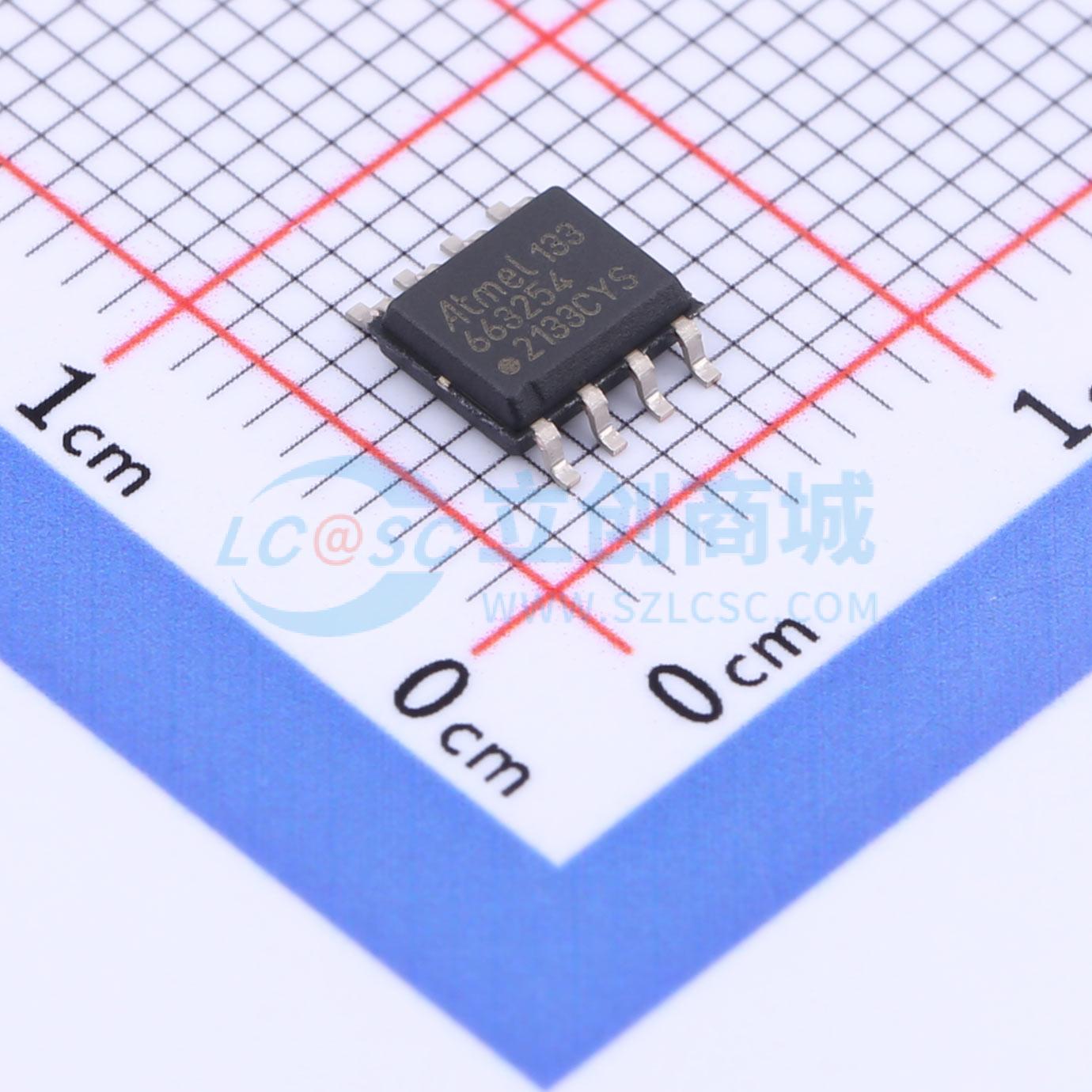

ATA663254-GAQW

ATA663201/03/31/54 器件系列包含两款基本产品：一款 LIN 系统基础芯片（SBC）和一款具有兼容引脚布局的低压差稳压器。 ATA663231/54（SBC）是一款完全集成的 LIN 收发器，根据 LIN 规范 2.0、2.1、2.2、2.2A、ISO 17987 - 4 和 SAEJ2602 - 2 设计，配备低压差稳压器（3.3V/5V/85 mA）。稳压器和总线收发器的组合使得在 LIN 总线系统中开发简单但功能强大的节点成为可能。 ATA663231/54 旨在处理车辆中的低速数据通信（例如，在便利电子设备中）。LIN 驱动器改进的斜率控制确保了高达 20 Kbaud 的安全数据通信。总线输出设计可承受高电压。睡眠模式和静默模式即使在 LIN 总线浮空或短路的情况下也能确保最小的电流消耗。 ATA663201/03（稳压器）是一款完全集成的低压差稳压器，输出电压为 3.3V/5V，电流能力为 85 mA。它专为汽车环境设计。一个关键特性是，即使电源电压低于稳压器的标称输出电压，电流消耗（无负载时）也始终低于 170 μA。

• 符合 ISO 26262 功能安全标准
• 最高 40V 电源电压
• 工作电压 V_VS = 5V 至 28V
• 电源电流 - 睡眠模式：典型值 9 μA - 静默模式：典型值 47 μA - 低电源电压（2V < V_VS < 5.5V）下极低的电流消耗：典型值 130 μA
• 线性低压差稳压器，85 mA 电流能力： - 等效串联电阻（ESR）为 0Ω 的多层陶瓷（MLC）电容器 - 正常、故障安全和静默模式 - ATA663254：V_VCC = 5.0V，±2% - ATA663231：V_VCC = 3.3V，±2%
• 睡眠模式：VCC 关闭
• 工作模式： - ATA663203：V_VCC = 5.0V，±2% - ATA663201：V_VCC = 3.3V，±2%
• 带开漏复位输出（NRES，4 ms 复位时间）的 VCC 欠压检测
• 稳压器具备短路和过温保护
• LIN 物理层符合 LIN 2.0、2.1、2.2、2.2A、ISO 17987 - 4 和 SAEJ2602 - 2
• 通过 LIN 总线唤醒功能（100 μs 显性电平）
• 唤醒源识别
• TXD 超时定时器
• 总线引脚具备针对地和电池的过温和短路保护
• 先进的电磁兼容性（EMC）和静电放电（ESD）性能
• 满足原始设备制造商（OEM）《汽车应用中 LIN 的硬件要求 修订版 1.3》
• 符合 ISO7637 的干扰和损坏保护
• 通过 AEC - Q100 和 AEC - Q006 认证
• 封装形式： - 8 引脚 3 x 3 VDFN（所有型号），带可焊侧翼（湿度敏感度等级 1） - 8 引脚 SOIC（仅 ATA663254）
