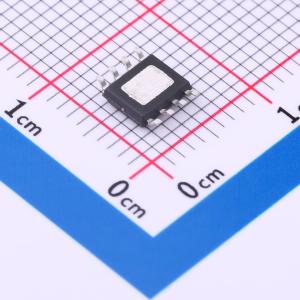

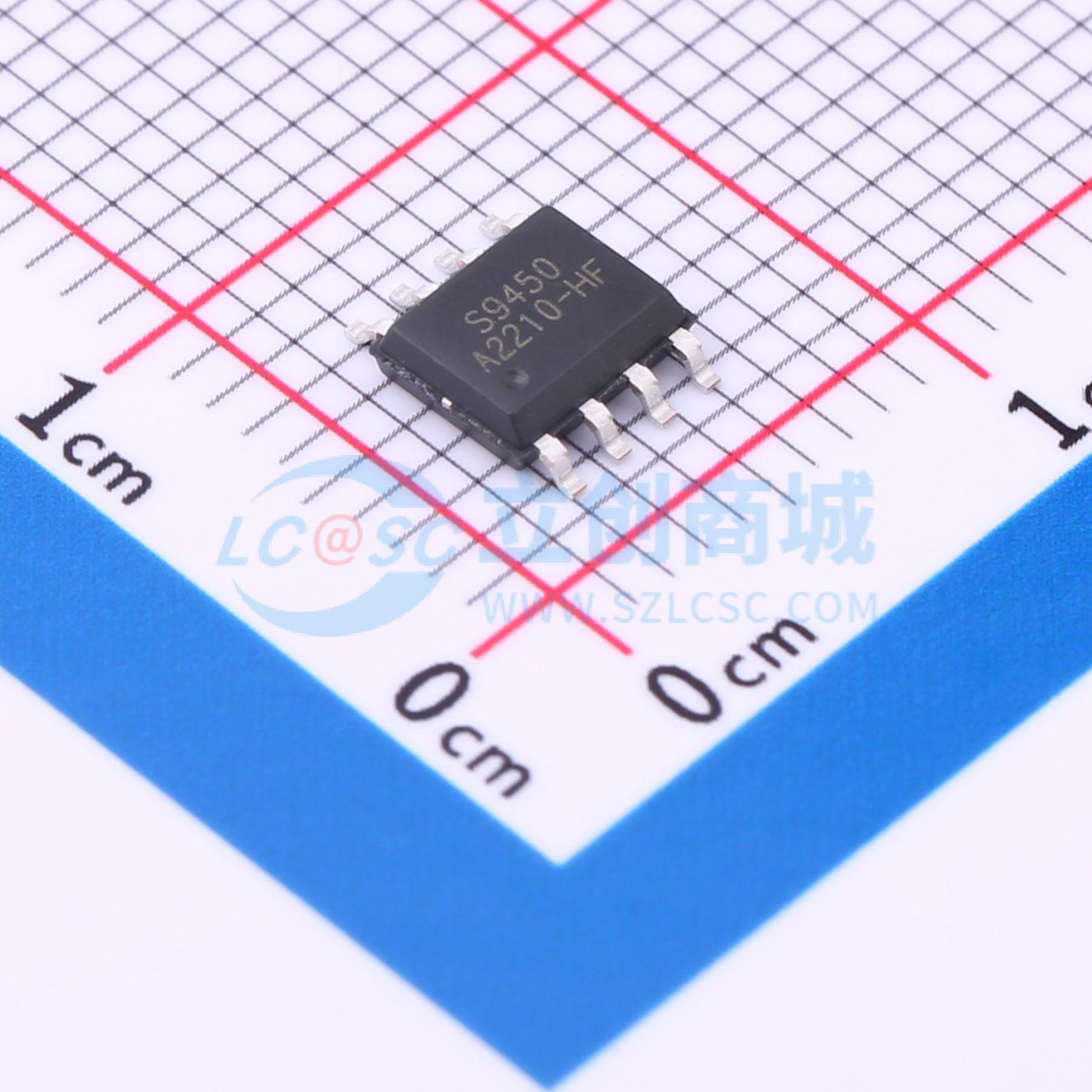

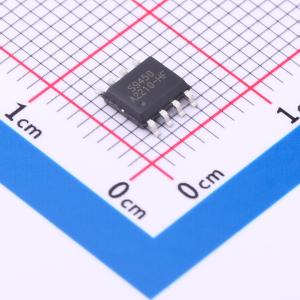

温馨提醒：图片仅供参考，商品以实物为准

SK4156P8

28V 1A 单节线性锂电池充电IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NTC，支持太阳能板MPPT
品牌名称: suntek(洺太电子)
商品型号: SK4156P8
商品编号: C2986187
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

SK4156是一款完整的采用恒定电流/恒定电压的高压、大电流、单节锂离子电池线性充电IC。最高耐压可达28V，6.5V自动过压保护，充电电流可达1A。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充饱电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当电池电压达到充饱电压时，充电电流逐渐下降，当充电电流后降至设定值1/10时，SK4156将自动终止充电过程。当输入电压（交流适配器或USB电源）被拿掉时，SK4156自动进入一个低电流状态，将电池漏电流降至2uA（typ）以下。 SK4156的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。

商品特性

输入电压可达28V
6.5V输入过压保护（OVP）
MPPT(Maximun Power Point Tracking)
充电电流外部电阻可设置，最大可达1A
无需防倒充MOSFET、检测电阻器或隔离二极管
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
精度达到±1.5%的4.2V，4.35V预设充饱电压
自动再充电
充电状态双输出、无电池和故障状态显示
C/10充电终止
2.9V涓流充电
软启动限制了浪涌电流
电池反接保护
电池温度监测功能
采用PSOP8封装和DFN2*2 - 8封装

应用领域

备用电源/移动电源
移动电话、PDA、GPS
MP3、MP4播放器
数码相机、电子词典
便携式设备、各种充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交59单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4.5V~6.5V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-20℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	3uA
