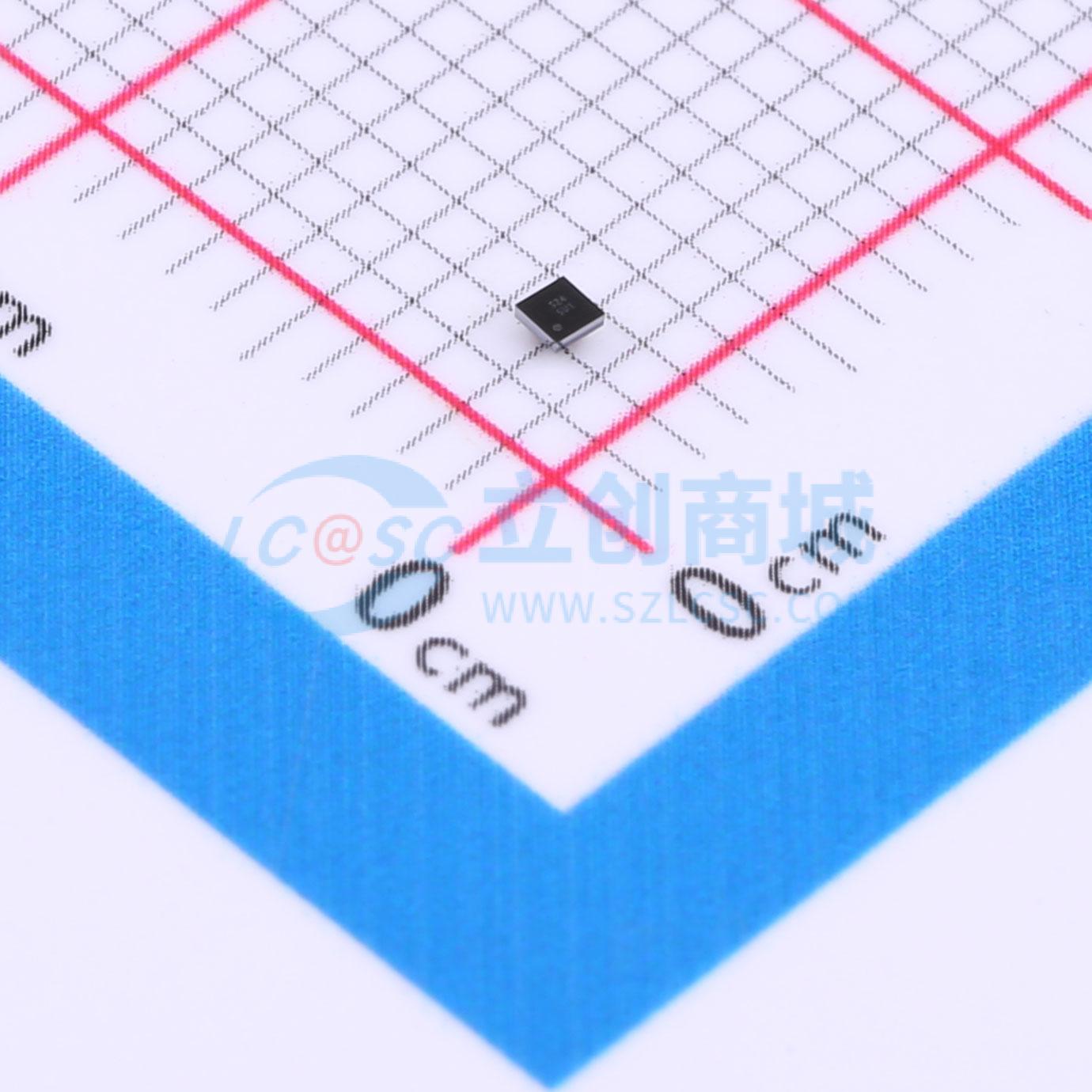

温馨提醒：图片仅供参考，商品以实物为准
SK1824
低工作电流 2A 负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SK1824 是一款低导通阻抗的PMOS型负载开关，能够提供高达 2A 的连续电流输出。 它支持1.2V 至 5.5V 的宽输入电压范围。 限流环路实现软启动。
- 品牌名称
- suntek(洺太电子)
- 商品型号
- SK1824
- 商品编号
- C2986194
- 商品封装
- CSP-4B
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2A | |
| 工作电压 | 1.2V~5.5V | |
| 导通电阻 | 36mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
SK1824 是一款低导通阻抗的PMOS型负载开关，能够提供高达 2A 的连续电流输出。 它支持1.2V 至 5.5V 的宽输入电压范围。 限流环路实现软启动。关闭时，放电路径可消除输出电源路径上的残余电荷。 极低的工作电流，芯片的静态工作电流在导通时<1uA，在关断时 <0.1uA。
商品特性
- 导通阻抗 - R(ON)=36mΩ（片上温度 25°C），V(IN)=5V
- 导通阻抗 - R(ON)=38mΩ（片上温度 25°C），V(IN)=3.3V
- 工作电流 <1uA
- 2A 最大导通电流
- 工作电压范围 1.2V~5.5V
- 支持软启动
- 支持输出快速放电
- ESD HBM ±2kV
- 封装 - CSP 4B 0.97×0.97×0.53(H)mm
应用领域
- IoT
- 手机
- 便携式医疗设备
- 便携式仪器
