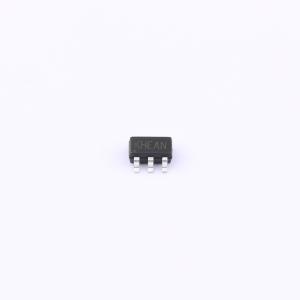

温馨提醒：图片仅供参考，商品以实物为准
SK6152
18V输出1.2MHz升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SK6152是一款高度集成的升压转换器,设计用于需要高电压和高效率解决方案的应用。它集成了一个20V的功率开关,可以从锂离子电池或两节串联的碱性电池输出高达18V的电压。该器件的工作频率为1.2MHz,允许使用小型外部组件。SK6152具有4A的开关电流限制,内置1.5ms的软启动时间,以减少启动时的浪涌电流。它还实现了输出短路保护、输出过压保护和热关断保护。SK6152采用小尺寸SOT23-6封装。
- 品牌名称
- suntek(洺太电子)
- 商品型号
- SK6152
- 商品编号
- C2986197
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.3V~5.5V | |
| 输出电压 | 600mV~18V | |
| 输出电流 | 1A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SK6152是一款高度集成的升压转换器，专为需要高电压、高效率解决方案的应用而设计。它集成了一个20V功率开关，可从锂离子电池或两节串联的碱性电池输入中输出高达18V的电压。其开关频率为1.2MHz，允许使用小型外部元件。它具有典型的4A开关电流限制和1.5ms的内置软启动时间，以最大限度地减少浪涌电流。此外，它还具备输出短路保护、输出过压保护和热关断功能。该器件采用小型SOT23 - 6封装。
商品特性
- 输入电压范围：2.3V至5.5V
- 输出电压高达18V
- 集成60mΩ功率MOSFET
- 1.2MHz固定开关频率
- 内部4A开关电流限制
- 轻载时具备省电工作模式
- 内部1.5ms软启动时间
- 在3.6V输入、12V输出时效率高达85%
- 输出短路保护
- 输出过压保护
- 热关断保护
- 输出可从0.6V开始调节
- 工作温度范围：-40℃至+85℃
- 采用SOT23 - 6封装
应用领域
- 可穿戴设备
- 传感器电源
- 电池供电设备
- 便携式医疗设备
