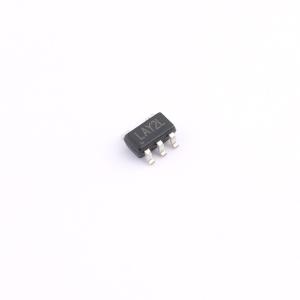

温馨提醒：图片仅供参考，商品以实物为准

SK6615CS5

高效1.5A 2MHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SK6615C是一款高效率的DC-DC降压转换器,能够提供高达1.5A的输出电流。其工作频率为2MHz,输入电压范围为2.6V到5.5V,输出电压范围为0.6V到VIN。该器件具有内部补偿和软启动功能,适用于手机、数码相机、MP3和MP4播放器等便携设备。
品牌名称: suntek(洺太电子)
商品型号: SK6615CS5
商品编号: C2986199
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.027克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

SK6615C高效开关稳压器是一款小型、简易的直流-直流降压转换器，能够提供高达1.5A的输出电流。该器件在2.6V至5.5V输入电压下以2MHz的脉冲宽度调制（PWM）模式工作，输出电压范围为0.6V至输入电压，这使得SK6615C非常适合板载后级稳压应用。内部同步整流器提高了效率，无需使用典型的肖特基续流二极管。利用内部高端MOSFET的导通电阻来检测开关电流，无需使用电流检测电阻，进一步提高了效率并降低了成本。

商品特性

高效率：高达97%
最大输出电流高达1.5A
2MHz开关频率
低压差100%占空比运行
内部补偿和软启动
电流模式控制
参考电压0.6V
逻辑控制关断（<1μA）
热关断、欠压锁定
提供SOT23 - 5和DFN1.6x1.6 - 6封装

应用领域

手机
数码相机
MP3和MP4播放器
机顶盒
无线和DSL调制解调器
笔记本电脑中的USB供电设备、便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交42单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.6V~5.5V
	输出电压	600mV~5.5V
	输出电流	1.5A
	开关频率	2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	55uA
	开关管(内置/外置)	内置
	输出类型	可调
