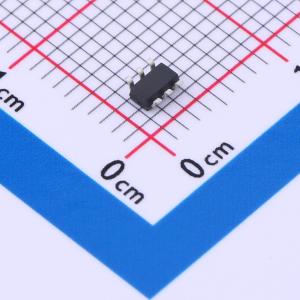

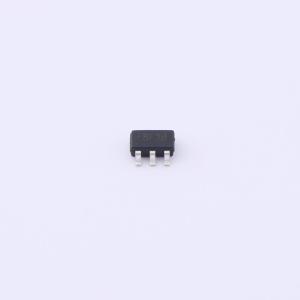

温馨提醒：图片仅供参考，商品以实物为准
SK6630
高频率同步整流降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SK6630是一款高频率、同步整流的降压开关模式转换器,具有内部功率MOSFET。它提供3A连续输出电流,支持4.5V至16V的宽输入电压范围,具备快速瞬态响应和良好的负载及线路调节性能。ECOT控制模式提供非常快的瞬态响应和易于环路设计,以及非常精确的输出调节。
- 品牌名称
- suntek(洺太电子)
- 商品型号
- SK6630
- 商品编号
- C2986192
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~16V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SK6630是一款高频、同步整流降压开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内提供3A连续输出电流，具有出色的负载和线性调整率。ECOT控制操作可实现非常快速的瞬态响应、轻松的环路设计以及非常精确的输出调节。SK6630仅需少量易于获取的外部组件，采用节省空间的SOT23 - 6封装。
商品特性
- 4.5V至16V宽工作输入范围
- 3A连续输出电流
- 500KHz开关频率
- 具有快速瞬态响应的ECOT模式控制
- 内置过流保护
- 内置过压保护
- 轻载时采用PFM模式以实现高效率
- 内部软启动
- 70mΩ/50mΩ低RDS(ON)内部功率MOSFET
- 输出可从0.6V调节
- 无需肖特基二极管
- 具有打嗝模式的短路保护
- 集成内部补偿
- 热关断
- 采用SOT23 - 6封装
- -40℃至+85℃温度范围
应用领域
- 数字机顶盒（STB）
- 平板电脑（Pad）
- 平板电视和显示器
- 无线路由器/接入点（AP）
- 数字视频录像机（DVR）
- 便携式媒体播放器（PMP）
- 电缆调制解调器/XDSL
- 通用用途
