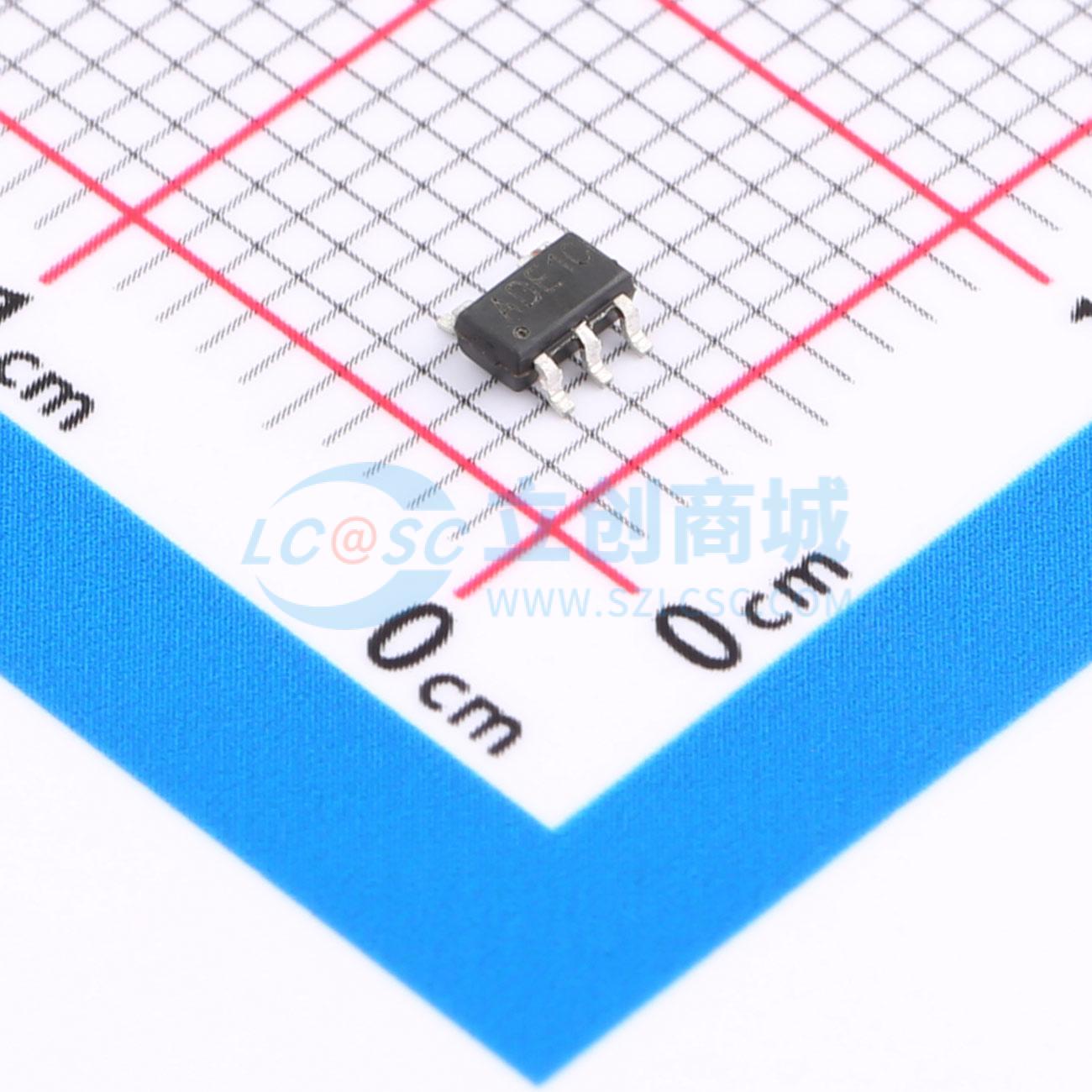

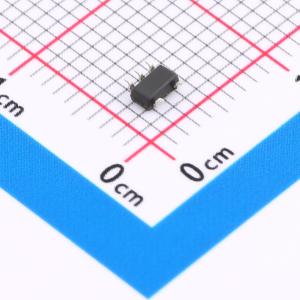

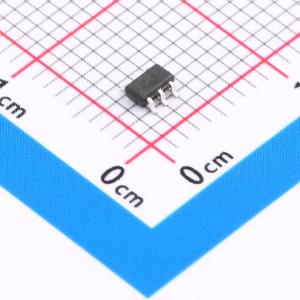

温馨提醒：图片仅供参考，商品以实物为准
SK6619
高效率同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SK6619是一款高效、单片同步降压调节器,采用恒定频率、电流模式架构。输入电压范围为2.7V至6V,支持2A连续输出电流,开关频率为1.2MHz。内置短路保护、过流限制和过压保护功能,支持PWM/PFM模式操作,提供低输出纹波电压,适用于便携式系统。封装为SOT23-5。
- 品牌名称
- suntek(洺太电子)
- 商品型号
- SK6619
- 商品编号
- C2986190
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SK6619是一款高效的单片同步降压稳压器，采用固定频率、电流模式架构。该器件有可调版本。2.7V至6V的输入电压范围使SK6619非常适合单节锂离子电池供电的应用。100%占空比可实现低压差运行，延长便携式系统的电池续航时间。PWM/PFM模式运行可为对噪声敏感的应用提供极低的输出纹波电压。开关频率内部设定为1.2MHz，允许使用小型贴片电感和电容。0.6V的反馈参考电压可轻松支持低输出电压。SK6619仅需少量易于获取的外部元件，采用节省空间的SOT23 - 5封装。
商品特性
- 2.7V至6V输入电压范围
- 2A连续输出电流
- 1.2MHz开关频率
- 内置短路保护
- 内置过流限制
- 内置过压保护
- 轻载时采用PFM模式以实现高效率
- 高效率：高达96%
- 内部软启动
- 输出从0.6V可调
- 过温保护
- 低静态电流：40μA
- 采用SOT23 - 5封装
- -40℃至+85℃温度范围
应用领域
- 蜂窝电话和智能手机
- 无线和DSL调制解调器
- 个人数字助理（PDA）
- 便携式仪器
- 数码静态和视频相机
- PC卡
