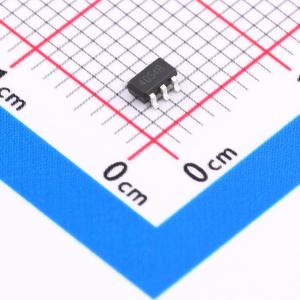

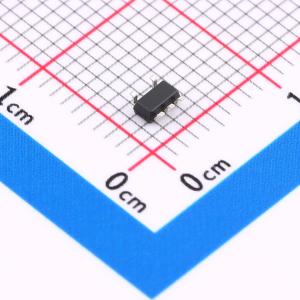

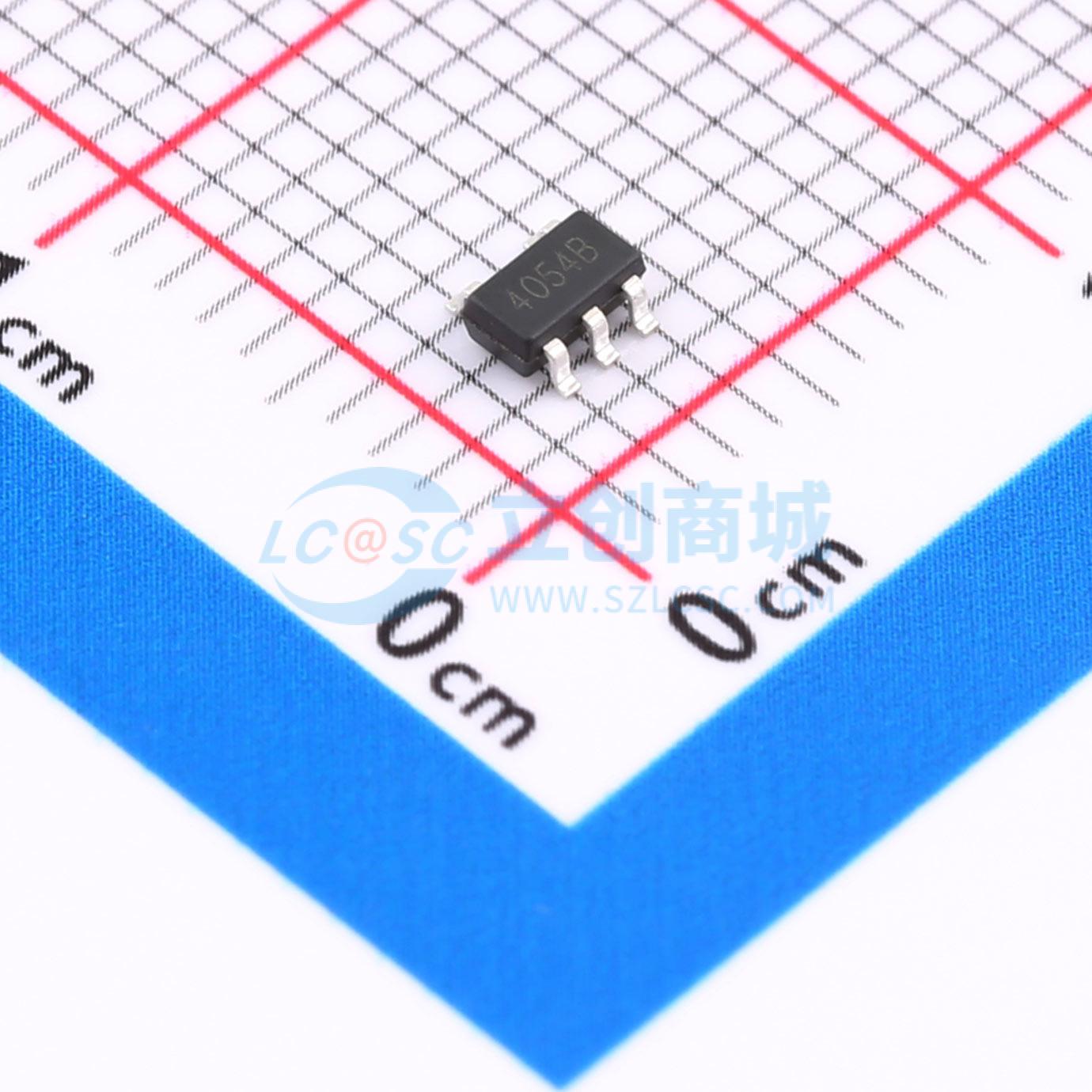

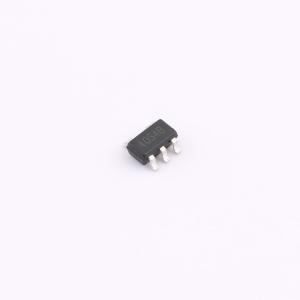

WST4054
600mA充电IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输出电压 4.2V 输入电压 4.25-6.5V 最大充电电流 600mA 充电类型 线性单节锂电充电 充电截止电压 4.2V 精度 ±1% 涓流充电截止电压 2.9V 功耗 45uA 产品应用 蜂窝电话、PDA、MP3 播放器、充电座、蓝牙应用
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WST4054
- 商品编号
- C2985890
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~6.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | - | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 35uA |
商品概述
WST4054 是一款完整的采用恒定电流/恒定电压单节锂离子电池充电管理芯片。其 SOT 小封装和较少的外部元件数目使其成为便携式应用的理想器件，WST4054可以适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制，充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，WST4054 将自动终止充电循环。 当输入电压（交流适配器或 USB 电源）被拿掉时，WST4054 自动进入一个低电流状态，将电池漏电流降至 2uA 以下。也可将 WST4054 置于停机模式，以而将供电电流降至 45uA。WST4054 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。
商品特性
- 充电电流最大可调整到 500MA；
- 无需 MOSFET、检测电阻器或隔离二极管；
- 热带保护的恒定电流/恒定电压操作最大限度保证充电速度而无过热的危险；
- 直接从 USB 端口给单节锂离子电池充电；
- 精度达到±1%的 4.2v 预设充电电压；
- 2.9v 的涓流充电门限；
- 待机模式下的供电电流为 45uA；
- 集成完整的充电状态显示，简化外围电路；
- 采用 5 引脚 SOT - 23 封装。
应用领域
- 蜂窝电话
- PDA
- MP3 播放器
- 充电座
- 蓝牙应用
