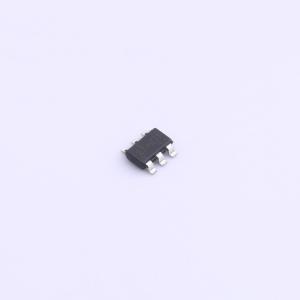

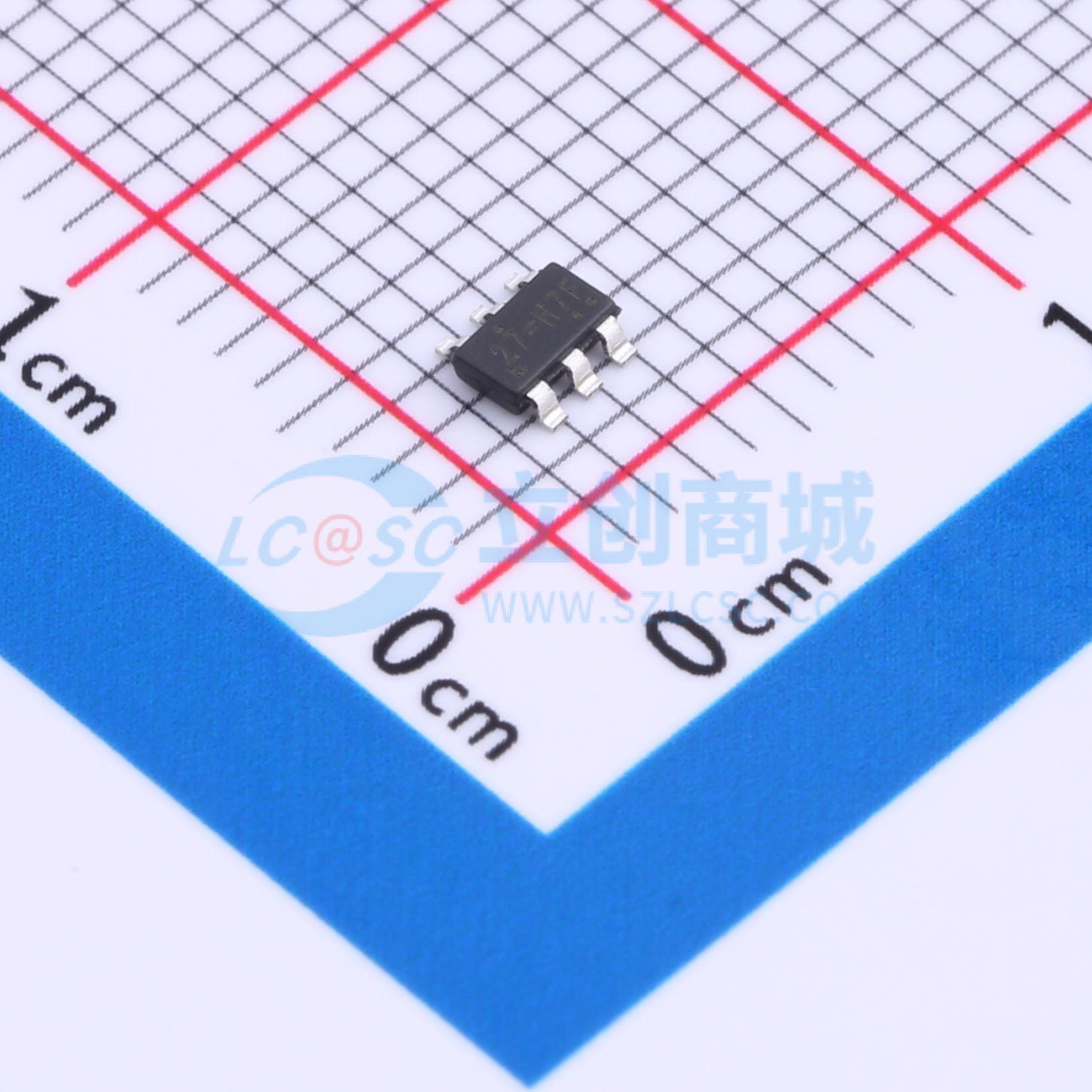

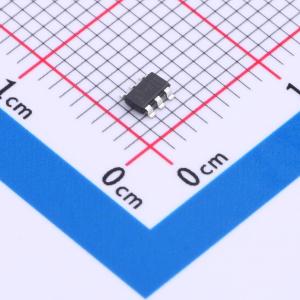

RT6255AHGJ6F
5A、18V、500kHz、ACOT降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5A, 18V, 500kHz, ACOTTM Step-Down Converter
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6255AHGJ6F
- 商品编号
- C2985895
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 600mV~5V | |
| 输出电流 | 5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 115uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6255A/B是一款高性能同步降压DC-DC转换器，可在4.5V至18V的输入电源下提供高达5A的输出电流。该器件集成了低RDS(ON)功率MOSFET、精确的0.6V参考电压和自举电路的集成二极管，提供了非常紧凑的解决方案。 RT6255A/B采用先进恒定导通时间（ACOTTM）控制架构，可提供超快速瞬态响应，并进一步减少外部元件数量。在稳态下，ACOTTM在输入电压、负载和输出电压范围内以近乎恒定的开关频率运行，使EMI滤波器设计更加容易。 该器件提供独立的使能控制输入引脚和电源正常指示（仅适用于TSOT23 - 8封装），便于进行顺序控制。为了控制启动期间的浪涌电流，该器件提供了固定的1.5ms软启动功能。该器件还集成了全面的保护功能，包括逐周期电流限制控制、UVP、输入欠压锁定（UVLO）和过温保护（OTP）。 RT6255A/B提供TSOT - 23 - 6 (FC)和TSOT - 23 - 8 (FC)封装。
商品特性
- 输入电源电压范围：4.5V至18V
- 输出电流：5A
- 先进恒定导通时间（ACOTTM）控制，实现超快速瞬态响应
- 稳定开关频率：500kHz
- 强制PWM模式（RT6255B）
- 轻载时脉冲跳跃模式（PSM）（RT6255A）
- 针对低ESR陶瓷输出电容进行优化
- 可编程输出电压：0.6V至5V
- 内部45mΩ开关和23mΩ同步整流器
- 逐周期电流限制保护
- 内部软启动（典型值1.5ms）或外部可调、预偏置兼容软启动（仅适用于带SS引脚的选项）
- 电源正常指示（±10%）（仅适用于带PGOOD引脚的选项）
- 输出欠压保护（UVP）
- 过温保护（OTP）
- 输入欠压锁定（UVLO）
- 提供TSOT - 23 - 6 (FC)和TSOT - 23 - 8 (FC)封装
应用领域
- 机顶盒
- 便携式电视
- 接入点路由器
- DSL调制解调器
- 液晶电视
