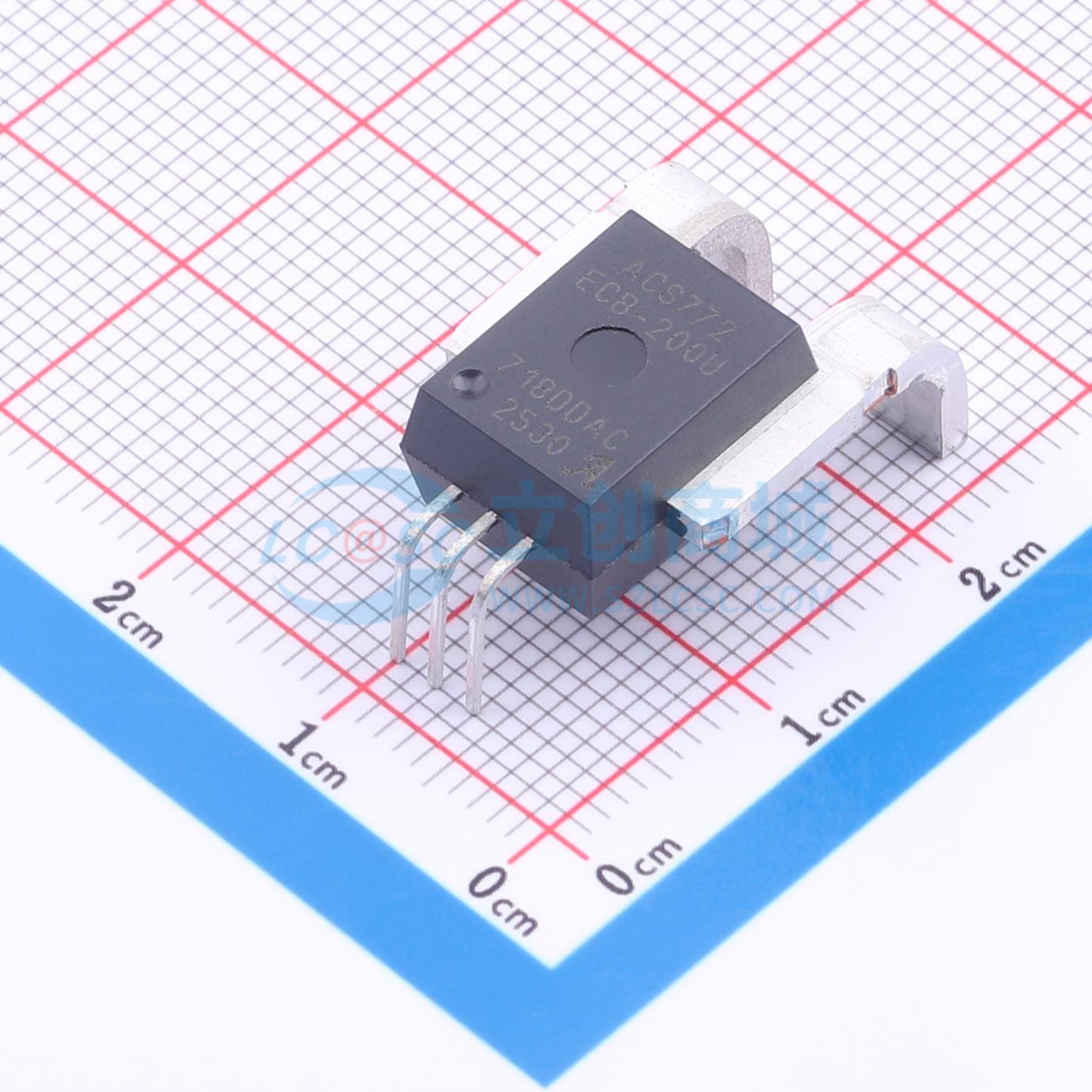

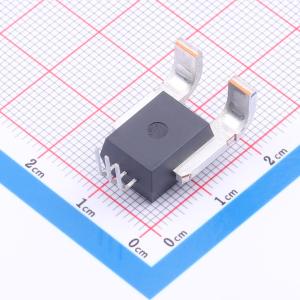

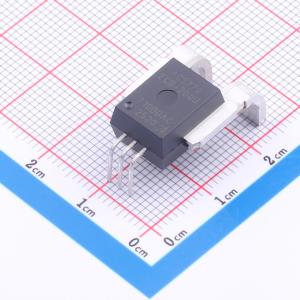

ACS772ECB-200U-PFF-T

Allegro ACS772系列电流传感器集成电路为交流或直流电流检测提供经济且精确的解决方案，非常适用于电机控制、负载检测与管理、电源及直流-直流转换器控制，以及逆变器控制。其2.5 μs的响应时间使其能够在安全关键型应用中实现过流故障检测。该器件由一个精密的低失调线性霍尔电路和位于芯片附近的铜导电路径构成。流经该铜导电路径的电流会产生磁场，霍尔集成电路将此磁场转换为成比例的电压。通过使磁信号与霍尔传感器紧密靠近，优化了器件精度。低失调、斩波稳定的BiCMOS霍尔集成电路提供了精确的、成比例的输出电压，并在出厂时进行了精度编程。专有的数字温度补偿技术显著提高了集成电路的精度和温度稳定性。通过Allegro专有的集成屏蔽技术，该器件对电流导体dV/dt和杂散电场具有高抗扰度，从而在高边、高压应用中实现低输出电压纹波和低失调漂移。当电流流经用于电流采样的主铜导电路径（从端子4到端子5）时，器件的输出会随之增加。该导电路径的典型内部电阻为100 μΩ，实现了低功耗损失。铜导体的厚度使器件能够在高过流条件下存活。导电路径的端子与信号引脚（引脚1至3）电气隔离。这使得ACS772系列传感器集成电路可用于需要电气隔离的应用，而无需使用光耦合器或其他昂贵的隔离技术。该器件在出厂前已完成全面校准。ACS772系列产品无铅，所有引脚均镀100%雾锡，封装内部不含铅。粗引线框架由无氧铜制成。

• 符合AEC-Q100 1级认证
• 典型输出响应时间为2.5 μs
• 5 V电源供电
• 超低功耗损失：内部导体电阻为100 μΩ
• 强化的电流隔离允许在高压系统的经济型高边电流检测中使用，通过UL60950-1认证，介电强度为4800 Vrms
• 通过专有的放大器和滤波器设计技术，实现了业界领先的噪声性能和大幅提升的带宽
• 集成屏蔽层极大地减少了由于高dV/dt信号导致的从电流导体到芯片的容性耦合，并防止在高边、高压应用中的失调漂移
• 通过在全工作温度范围内进行数字编程和补偿的增益与失调，显著改善了总输出误差
• 封装尺寸小，易于安装
• 采用单片霍尔集成电路，可靠性高
• 输出电压与交流或直流电流成比例
• 出厂经过修调以保证精度
• 输出失调电压极其稳定
