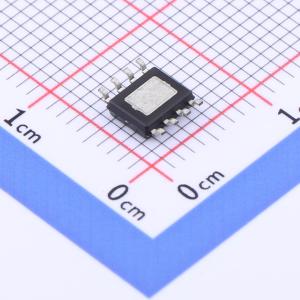

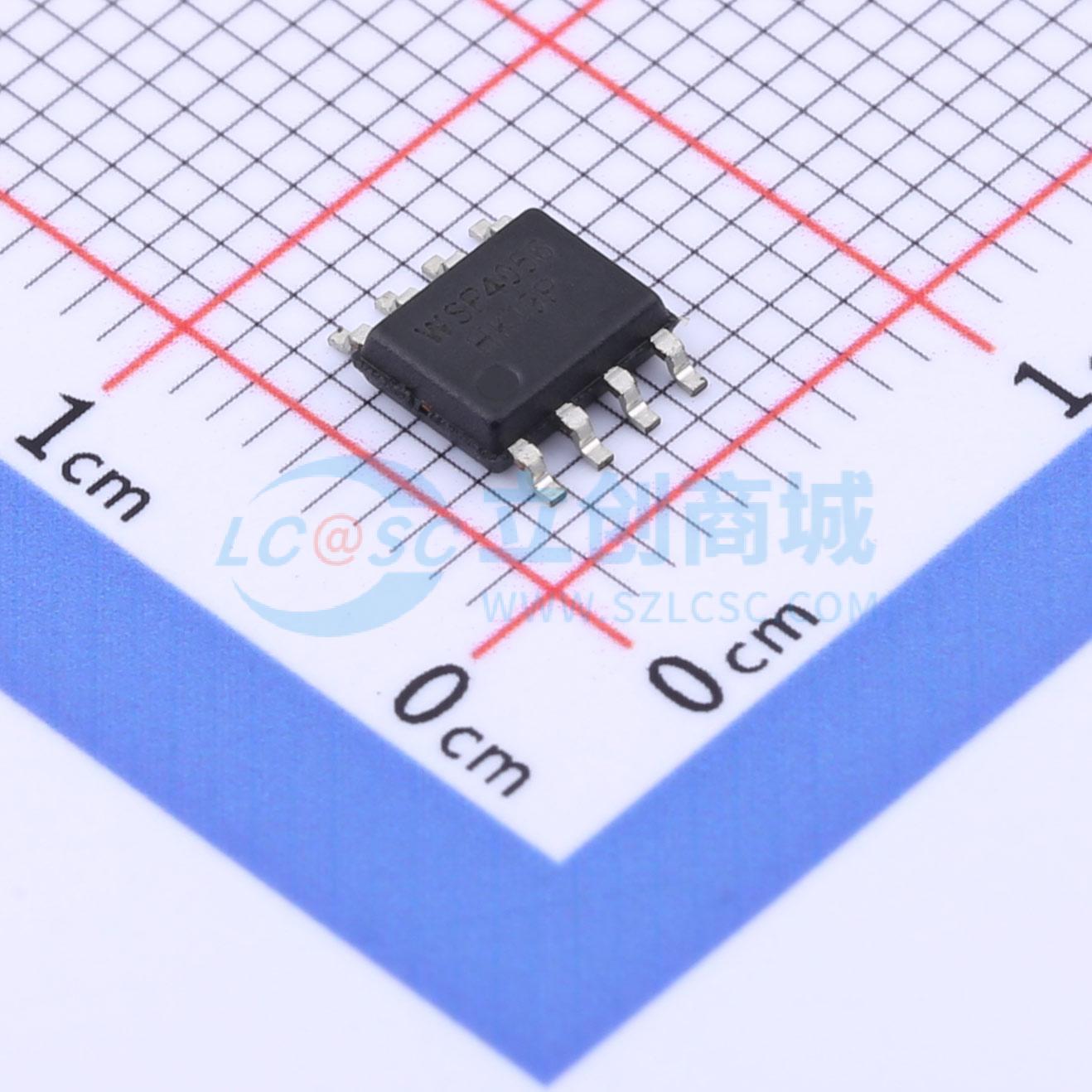

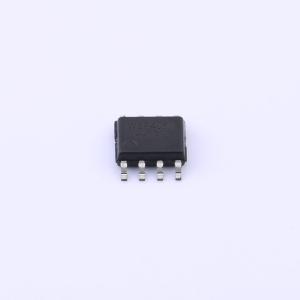

WSP4056
1A充电IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输出电压 4.2V 输入电压 4.0-8.0V 最大充电电流 1000mA 充电类型 单节锂电充电 充电截止电压 4.2V 精度 ±1% 涓流充电截止电压 2.9V 功耗 55uA 产品应用 移动电话、MP3、MP4播放器、数码相机、电子词典、GPS、便携式设备、各种充电器
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSP4056
- 商品编号
- C2985892
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~8V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 2uA |
商品概述
WSP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8/MSOP封装与较少的外部元件数目使得WSP4056成为便携式应用的理想选择。WSP4056可以适合USB电源和适配器电源工作。 由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，WSP4056将自动终止充电循环。 当输入电压（交流适配器或USB电源）被拿掉时，WSP4056自动进入一个低电流状态，将电池漏电流降至2uA以下。WSP4056在有电源时也可置于停机模式，以而将供电电流降至55uA。WSP4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。
商品特性
- 高达1000mA的充电电流
- 无需MOSFET、检测电阻或隔离二极管
- 用于单节锂离子电池、采用SOP封装的完整线性充电器
- 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能稳定的1A恒流充电，大幅减少5000mAh锂电池充电时间
- 精度达到±1%的4.2V预设充电电压
- 用于电池电量检测的充电电流监控器输出
- 自动再充电
- 充电状态双输出、无电池和故障状态显示
- C/10充电终止
- 待机模式下的供电电流为55uA
- 2.9V涓流充电
- 软启动限制了浪涌电流
- 电池温度监测功能
- 采用8引脚SOP/MSOP封装
应用领域
- 移动电话
- MP3、MP4播放器
- 数码相机
- 电子词典
- GPS
- 便携式设备、各种充电器
