温馨提醒：图片仅供参考，商品以实物为准

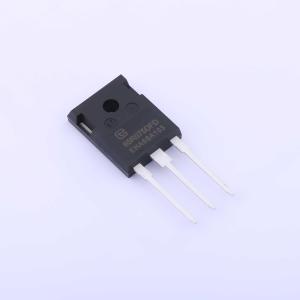

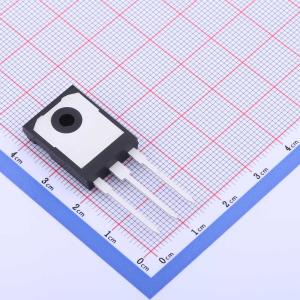

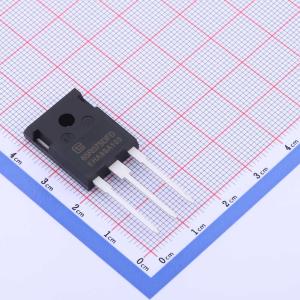

TPW65R075DFD
650V,电流:45A,耐压:700V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 无锡紫光微
- 商品型号
- TPW65R075DFD
- 商品编号
- C2985888
- 商品封装
- TO-247S
- 包装方式
- 管装
- 商品毛重
- 8.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 75mΩ@10V | |
| 耗散功率(Pd) | 312W | |
| 阈值电压(Vgs(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 81nC@10V | |
| 输入电容(Ciss) | 4.64nF | |
| 反向传输电容(Crss) | 3.55pF@100V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
MP50N06采用先进的沟槽技术和设计，可提供出色的漏源导通电阻（RDS(ON)），适用于多种应用场景。
商品特性
- 漏源电压（VDS） = 60 V，漏极电流（ID） = 50 A
- 栅源电压（VGS） = 10 V时，漏源导通电阻（Rdson） ≤ 14 mΩ（典型值：11.0 mΩ）
- 栅源电压（VGS） = 4.5 V时，漏源导通电阻（Rdson） ≤ 16 mΩ（典型值：12.5 mΩ）
- 低导通电阻
- 低反向传输电容
- 100% 单脉冲雪崩能量测试
应用领域
- 功率开关应用
- 负载开关
