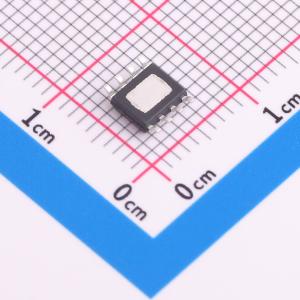

RT2872GSP

高效同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT2872是一款高效率的电流模式同步降压调节器,能够提供高达3A的输出电流。它支持快速瞬态响应和简单的补偿电路,具有4.5V到36V的输入电压范围和0.8V到30V的可调输出电压。内置N-MOSFET,工作频率为300kHz到1MHz,具有周期限流和内部软启动功能。
品牌名称: RICHTEK(立锜)
商品型号: RT2872GSP
商品编号: C2983596
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

RT2872是一款高效的电流模式同步降压DC/DC转换器，可在4.5V至36V的宽输入电压范围内提供高达3A的输出电流。该器件集成了一个105mΩ的高端MOSFET和一个80mΩ的低端MOSFET，以实现高达95%的高转换效率。电流模式控制架构支持快速瞬态响应，并采用简单的补偿电路。逐周期电流限制功能可防止输出短路，内部软启动功能可消除启动期间的输入浪涌电流。RT2872具备完整的保护功能，如输入欠压锁定、输出欠压保护、过流保护和热关断。 RT2872采用散热增强型SOP - 8（外露焊盘）封装。

商品特性

4.5V至36V输入电压范围
3A输出电流
内部N沟道MOSFET
电流模式控制
频率工作范围：300kHz至1MHz
输出电压从0.8V至30V可调
高达95%的高效率
使用低ESR陶瓷输出电容时稳定
逐周期电流限制
AEC - Q100 3级认证

应用领域

分布式电源系统中的负载点稳压器
数字机顶盒
宽带通信
汽车电子
汽车音频、导航和信息系统
企业数据通信平台负载点（POL）
工业级通用负载点

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	800mV~30V
	输出电流	3A
	开关频率	300kHz~1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
