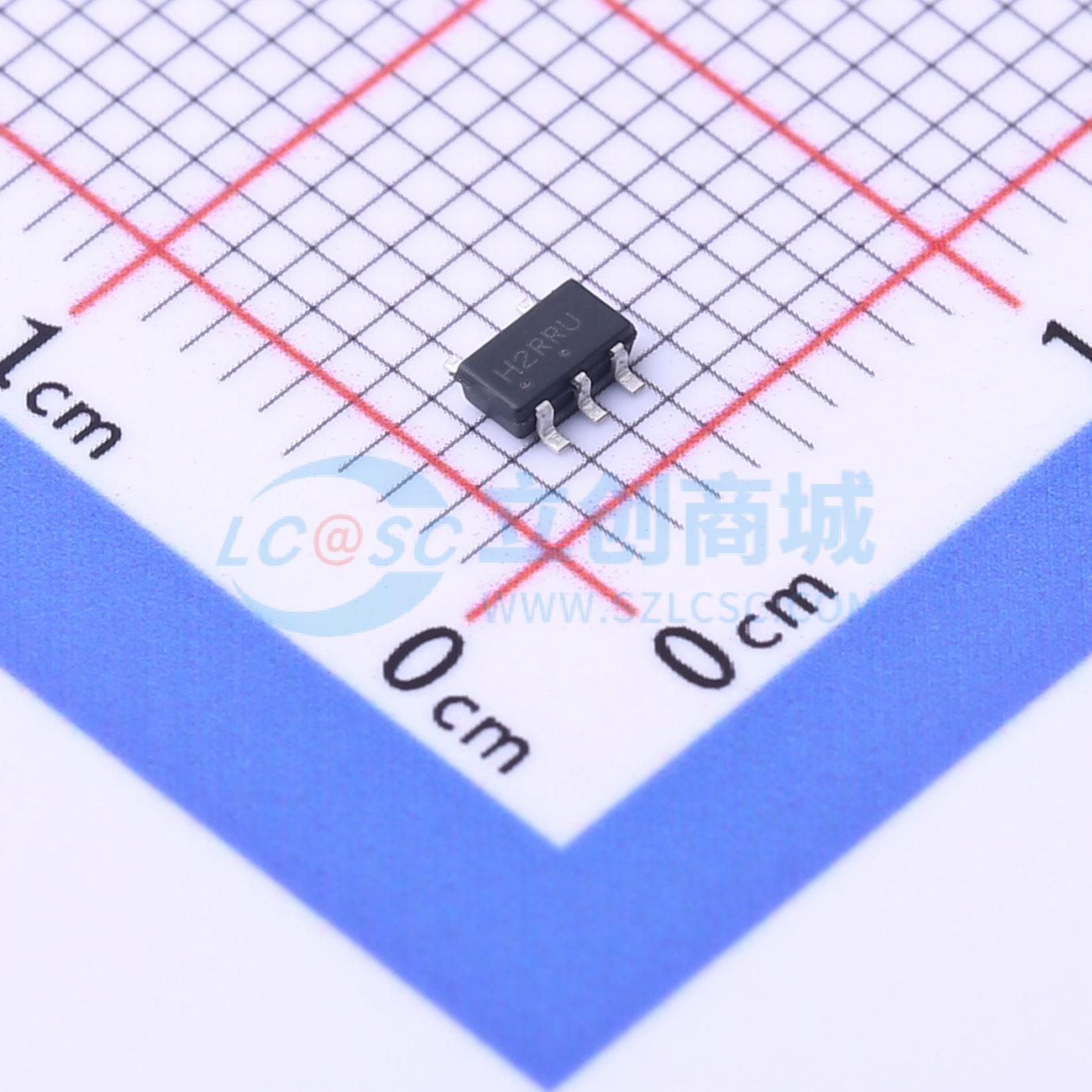

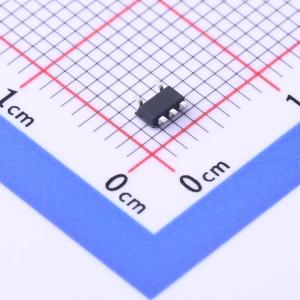

温馨提醒：图片仅供参考，商品以实物为准
NLVHC1G08DTT1G
单路2输入与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高速CMOS 2输入与门，采用硅栅CMOS技术制造。内部电路由多级组成，包括缓冲输出，提供高抗噪性和稳定输出。输出驱动电流是MC74HC系列的1/2。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NLVHC1G08DTT1G
- 商品编号
- C2983751
- 商品封装
- TSOP-5-1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2.1V；1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；900mV；500mV；1.8V | |
| 输出高电平(VOH) | 2.9V；4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 260mV；260mV；100mV；100mV | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
