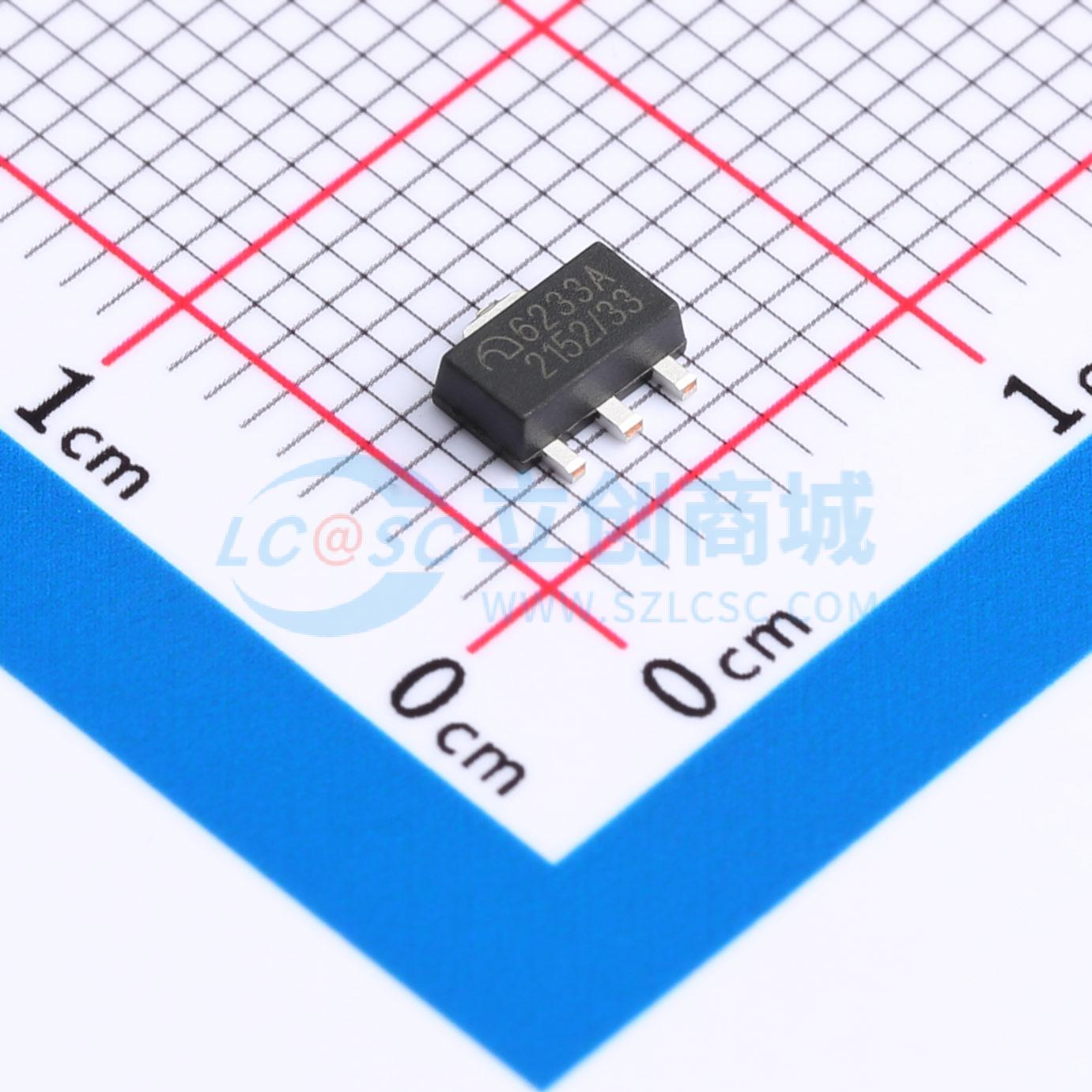

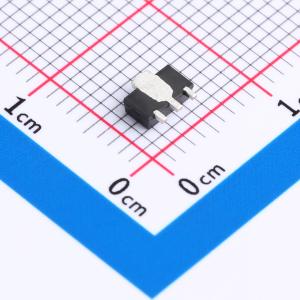

温馨提醒：图片仅供参考，商品以实物为准
ME6233A33PG
40V 低功耗、高精度、高电源抑制比 LDO 稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME6233系列是高精度CMOS低压差线性稳压器（LDO），具有低功耗、高纹波抑制比和低压差的特点。ME6233系列非常适合当今先进的手机应用。ME6233内部包含基准电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME6233A33PG
- 商品编号
- C2983799
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 61dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 116mV@(10mA) | |
| 静态电流(Iq) | 3.5uA | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- 高准确性，CMOS LDO电压调节器，提供低功耗、高纹波抑制比和低压差
- 内部包括参考电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器
- 电流限制器的折返电路也作为输出电流限制器和输出引脚的短路保护
- 与低ESR陶瓷电容器完全兼容，降低成本并提高输出稳定性
- 即使在频繁的负载波动期间，由于在广泛的频率范围内实现了出色的瞬态响应性能和高PSRR，也能保持高水平的输出稳定性
- CE功能允许关闭稳压器的输出，从而大大降低功耗
- 最大输出电流：100mA
- 压差电压：116mV@IOUT =10mA（VOUT＝3.3V）
- 工作电压范围：4.5V~40V
- 输出电压范围：1.6V~12.0V
- 高精度：±1％
- 低功耗：3.5uA（典型值）
- 待机电流：0.4 uA（典型值）
- 高纹波抑制：61dB@1KHz（ME6233C33）
- 线性调整率：0.035％/V（典型值）
- 内置温度保护和电流限制保护
应用领域
- 移动电话
- 无绳电话，无线电通信设备
- 便携式游戏
- 相机，摄像机
- 参考电压源
- 电池供电设备
