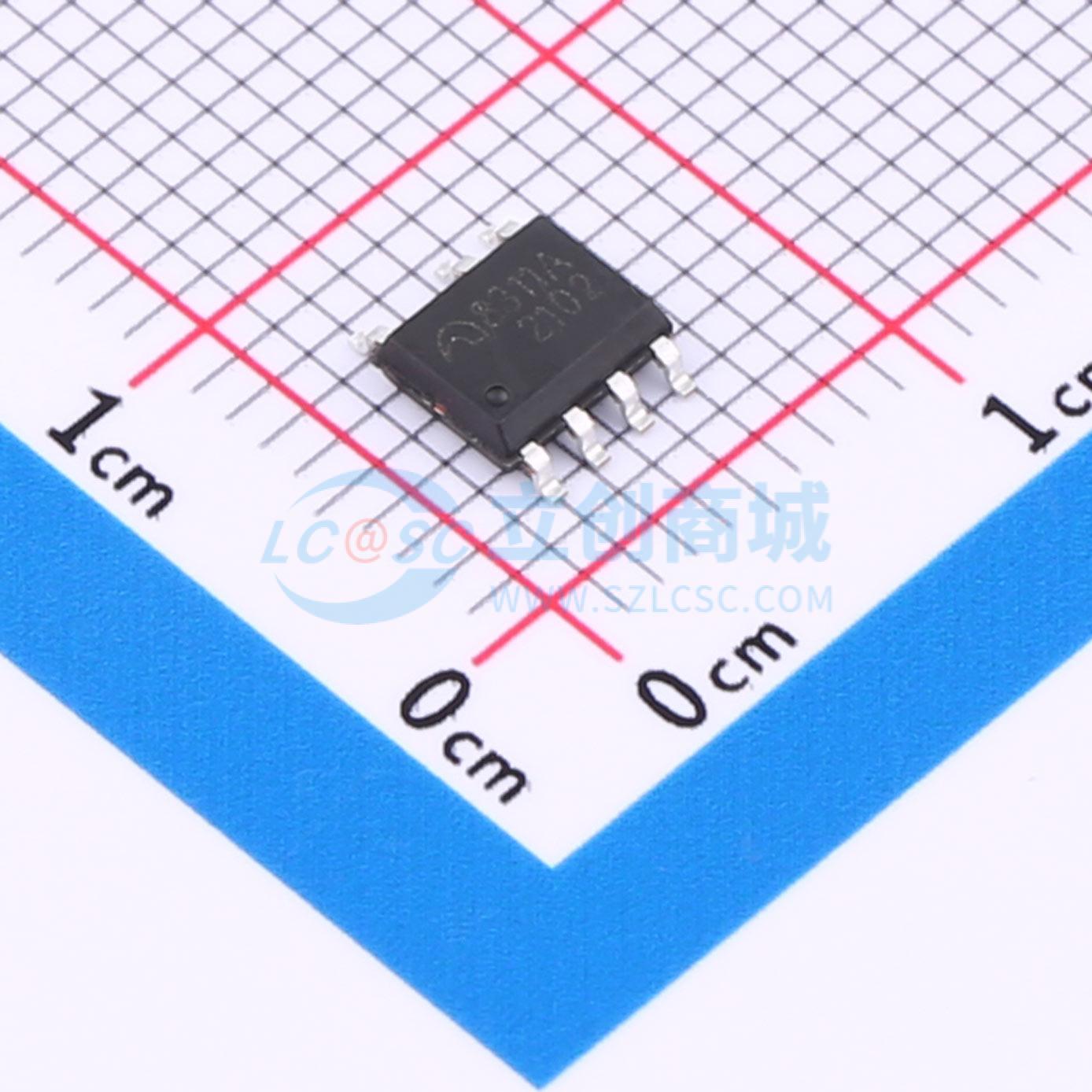

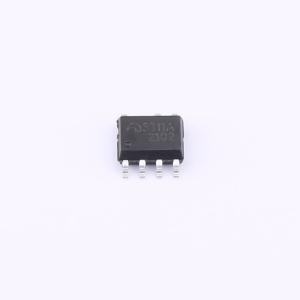

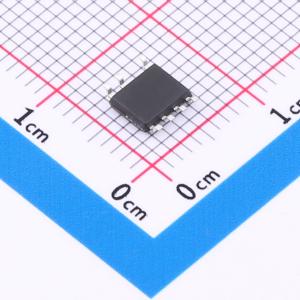

ME8311AS7G

高精度恒流/恒压原边控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: High Precision CC/CV Primary-Side Controller
品牌名称: MICRONE(南京微盟)
商品型号: ME8311AS7G
商品编号: C2983851
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

	属性	参数值
	特性	恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)
	工作模式	DCM
	反馈方式	原边反馈

商品概述

ME8311是一款高性能离线PSR控制器，适用于低功率AC/DC充电器和适配器应用。它集成了一个600V、1A的高压功率MOSFET，采用原边感应和调节方式，无需光耦和ME431。集成了专有的恒压（CV）和恒流（CC）控制。在CC控制中，电流和输出功率设置可通过CS引脚处的检测电阻Rs进行外部调整。在CV控制中，采用PFM操作以实现高性能和高效率。内置的线缆压降补偿可实现良好的负载调整率。该芯片的工作电流极低（典型值为420μA），待机功率可低于30mW，以满足严格的待机功率标准。 ME8311提供全面的保护功能，并具备自动恢复特性，包括逐周期电流限制、VDD过压保护、反馈环路开路保护、短路保护、内置前沿消隐、VDD欠压锁定（UVLO）等。 ME8311是一款高性价比的PSR控制器，针对包括电池充电器在内的离线低功率AC/DC应用进行了优化。它采用原边感应和调节方式，因此无需光耦和ME431。内置的专有CV和CC控制可实现高精度的CC/CV控制，满足大多数充电器应用的需求。

商品特性

在通用交流输入下实现高精度恒流调节
无需ME431和光耦的原边感应和调节
内置原边绕组电感补偿
可编程线缆压降补偿
超低启动电流（典型值1μA）
VDD过压保护
内置反馈环路开路保护
内置前沿消隐（LEB）
内置短路保护
逐周期电流限制
带迟滞的VDD欠压锁定（UVLO）

应用领域

手机充电
数码相机充电器
小功率适配器
电脑、电视等的辅助电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	晶体管耐压	600V
	拓扑结构	反激式
