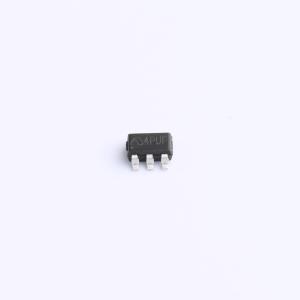

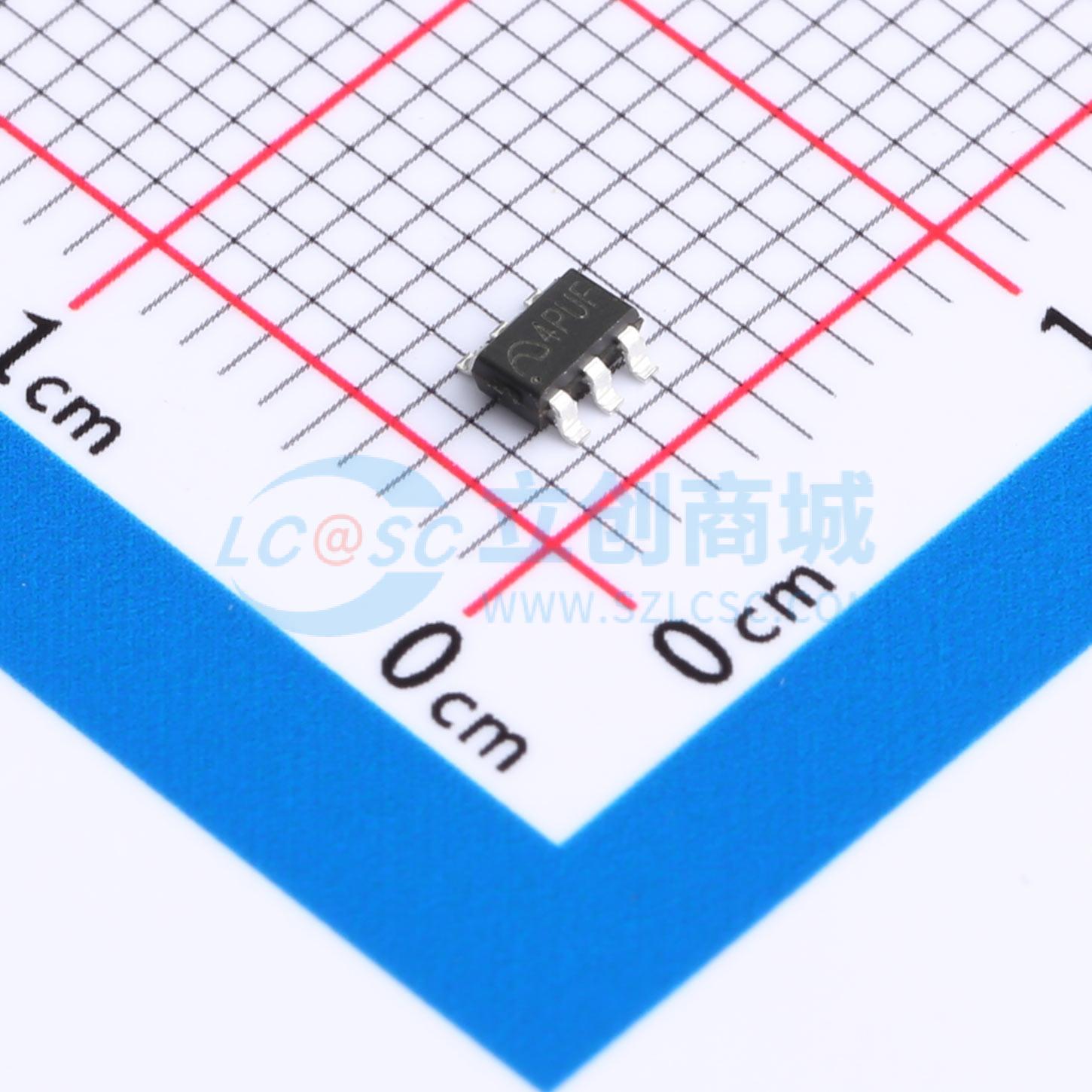

温馨提醒：图片仅供参考，商品以实物为准
ME2216AM6G
小封装，高性能，非同步升压白光LED驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME2216是一款高频、高效，应用于驱动白光LED的非同步升压转换器，内部集成耐压25V以上的功率MOSFET，可以支持驱动6x1至6x6背光或OLED的电源应用。此外电路具有软启动功能可降低浪涌电流，工作频率1MHZ使其适容许小的外围元件，并优化可能的EMI问题。芯片具有输出电压25V的过压保护功能，使其适用小的输出电容。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2216AM6G
- 商品编号
- C2983819
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 750kHz~1.25MHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP)；过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
ME2216是一款高频、高效，应用于驱动白光LED的非同步升压转换器，内部集成耐压25V以上的功率MOSFET，可以支持驱动6x1至6x6背光或OLED的电源应用。此外电路具有软启动功能可降低浪涌电流，工作频率1MHZ使其适容许小的外围元件，并优化可能的EMI问题。芯片具有输出电压25V的过压保护功能，使其适用小的输出电容。通过改变外部检测电阻RSET的阻值可以设置输出电流。ME2216可采用SOT23-6小封装，具有节省PCB版面积和整体BOM费用。
商品特性
- 输入电压范围2.5V~5.5V
- 效率高达90%
- 频率1MHZ
- 驱动能力：6x1 - 6x6白光LED
- 限流1.2A
- 内置耐压25V以上的功率NMOSFET RDS(ON)=0.3Ω
- 输入欠压保护
- 输出过压保护
- 过温保护
- 软启动及关断延时功能
- 宽频率范围PWM调光（200Hz~200kHz）
- 线性调光及PWM调光
应用领域
- LED手电筒
- LED相机闪光灯
- PAD、摄像机、智能手机及OLED等相关设备
