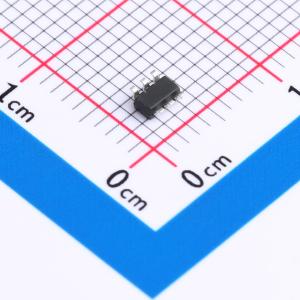

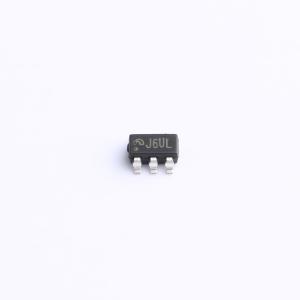

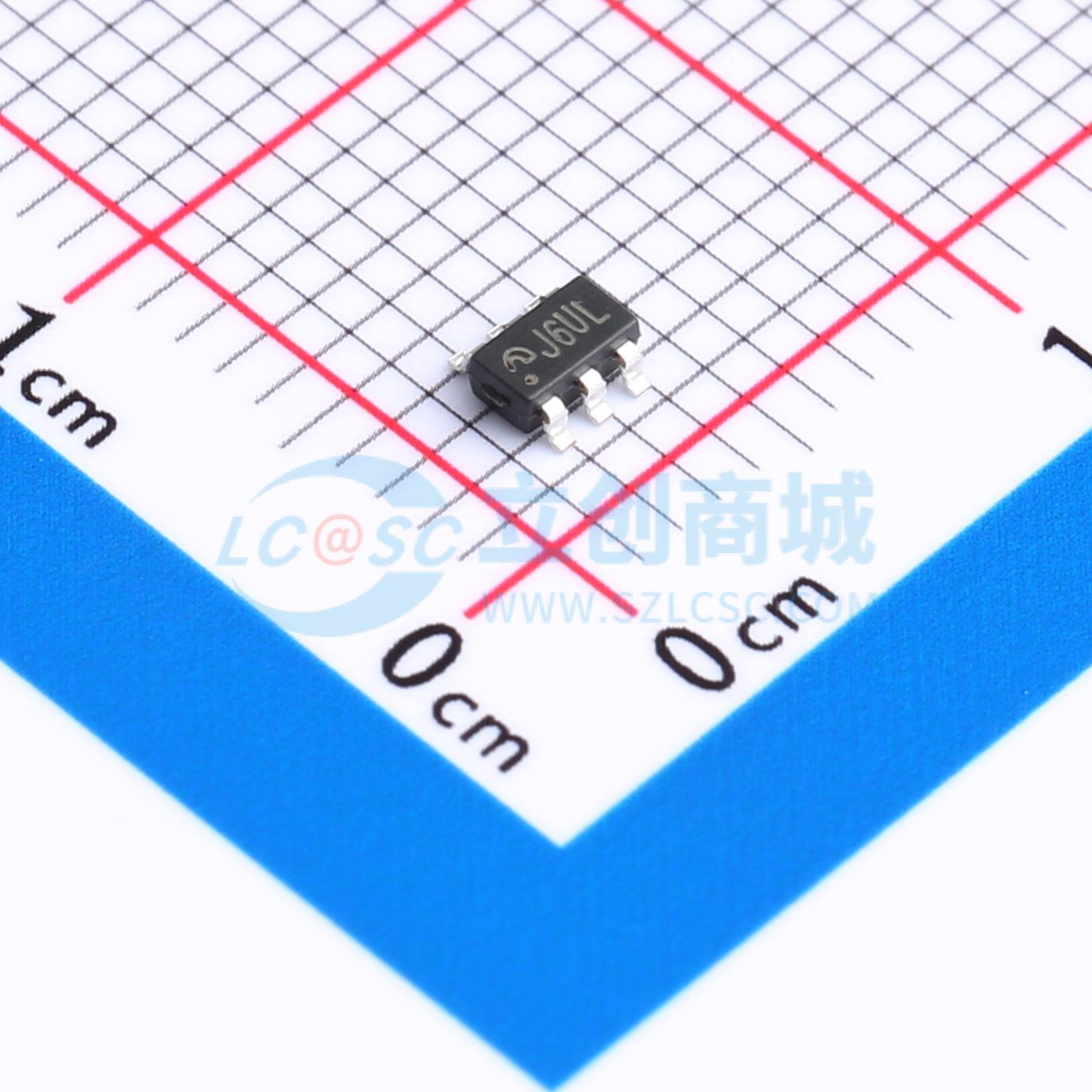

ME2206AM6G-N

3W高功率白光LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME2206是一款CMOS升压型DC-DC转换器,能够提供恒定输出电流。它的工作频率为1MHz,使用小型外部电感和陶瓷电容器。适用于驱动最高1A负载的一或两节碱性电池。具有低启动电压、低保持电压、过温保护和开路LED保护等功能。
品牌名称: MICRONE(南京微盟)
商品型号: ME2206AM6G-N
商品编号: C2983839
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.048克(g)
立创商城设计参考: DCDC升压-(1)电源输入3V以内-(1)输出5V以内方案

商品参数

商品概述

ME2206是一种CMOS升压DC-DC转换器，能够提供稳压输出电流。它以1MHz的恒定频率（典型值）进行开关，使用小值外部电感和陶瓷电容。ME2206旨在用于从一个或两个碱性电池（根据特定封装）驱动高达1A的负载。此外，它还可以通过连接在反馈引脚（FB）和地之间的检测电阻来限制LED电流。低至95mV的反馈电压可以减少Rs中的功率损耗，从而提高效率。在关断模式下，电流消耗降低到小于1μA。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV
	输出电压	-
	输出电流	750mA
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
