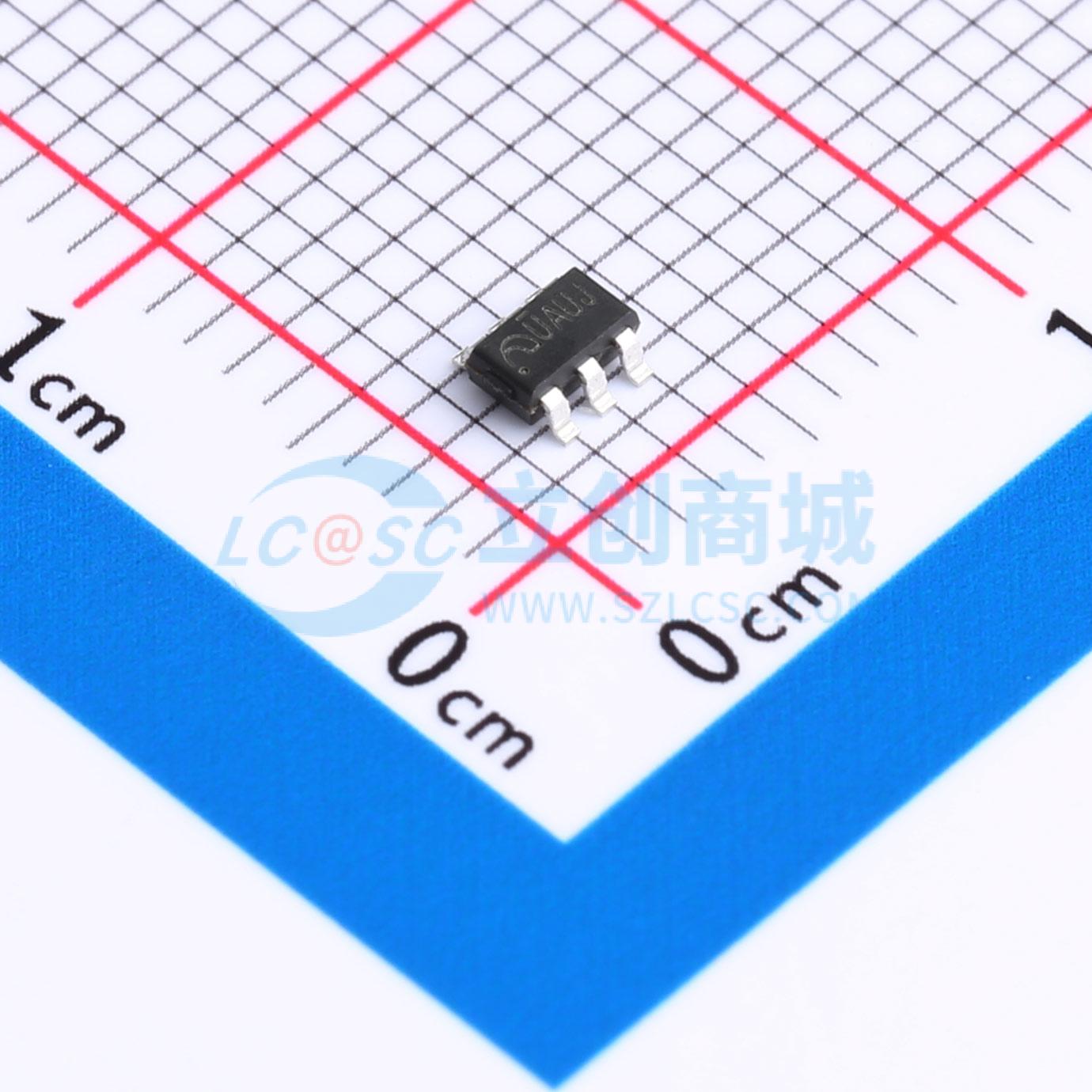

温馨提醒：图片仅供参考，商品以实物为准

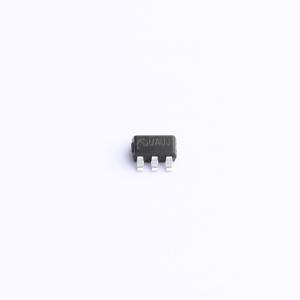

ME4211AM6G
单节锂离子/锂聚合物电池保护 IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME4211AM6G
- 商品编号
- C2983846
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 1.5V~5V | |
| 充电饱和电压 | 4.3V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2.4V | |
| 电池类型 | - | |
| 电池节数 | 1 |
商品概述
ME4211 系列 IC 是一款单节锂离子/锂聚合物电池保护 IC，内置高精度电压检测电路和延时电路，适合对单节可再充电锂离子/锂聚合物电池的过充电、过放电、过电流、电池反接、充电器反接、过热等进行保护；芯片工作电压 1.5V～5V，内置低阻抗的 MOS，正常工作时 3.0uA 的低静态电流。
商品特性
- 高精度电压检测
- 过充电检测电压 VCU 4.10V～4.50V 精度 ±50mV
- 过充电解除电压 VCR 3.90V～4.30V 精度 ±50mV
- 过放电检测电压 VDL 2.00V～3.20V 精度 ±100mV
- 过放电解除电压 VDR 2.30V～3.40V 精度 ±100mV
- 各延迟时间由内部电路设置（不需外接电容）
- 过充电检测延迟时间 典型值 160ms
- 过放电检测延迟时间 典型值 40ms
- 放电过流检测延迟时间 典型值 10ms
- 充电过流检测延迟时间 典型值 10ms
- 负载短路检测延迟时间 典型值 75μs
- 内置低阻抗的 MOS
- 放电过流及短路保护
- 外围简单，只需要一个电容，极大缩小系统空间
- 低耗电流
- 工作模式 典型值 3.0μA，最大值 6.0μA（VDD = 3.5V）
- 低功耗模式 典型值 1.5μA，最大值 3.0μA（VDD = 2.0V，VM 悬空）
- 休眠模式 最大值 0.1μA（VDD = 2.0V，VM 悬空）
- 电池反接保护
- 充电器反接保护
应用领域
- 电子烟
- 玩具
