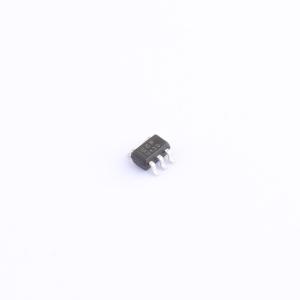

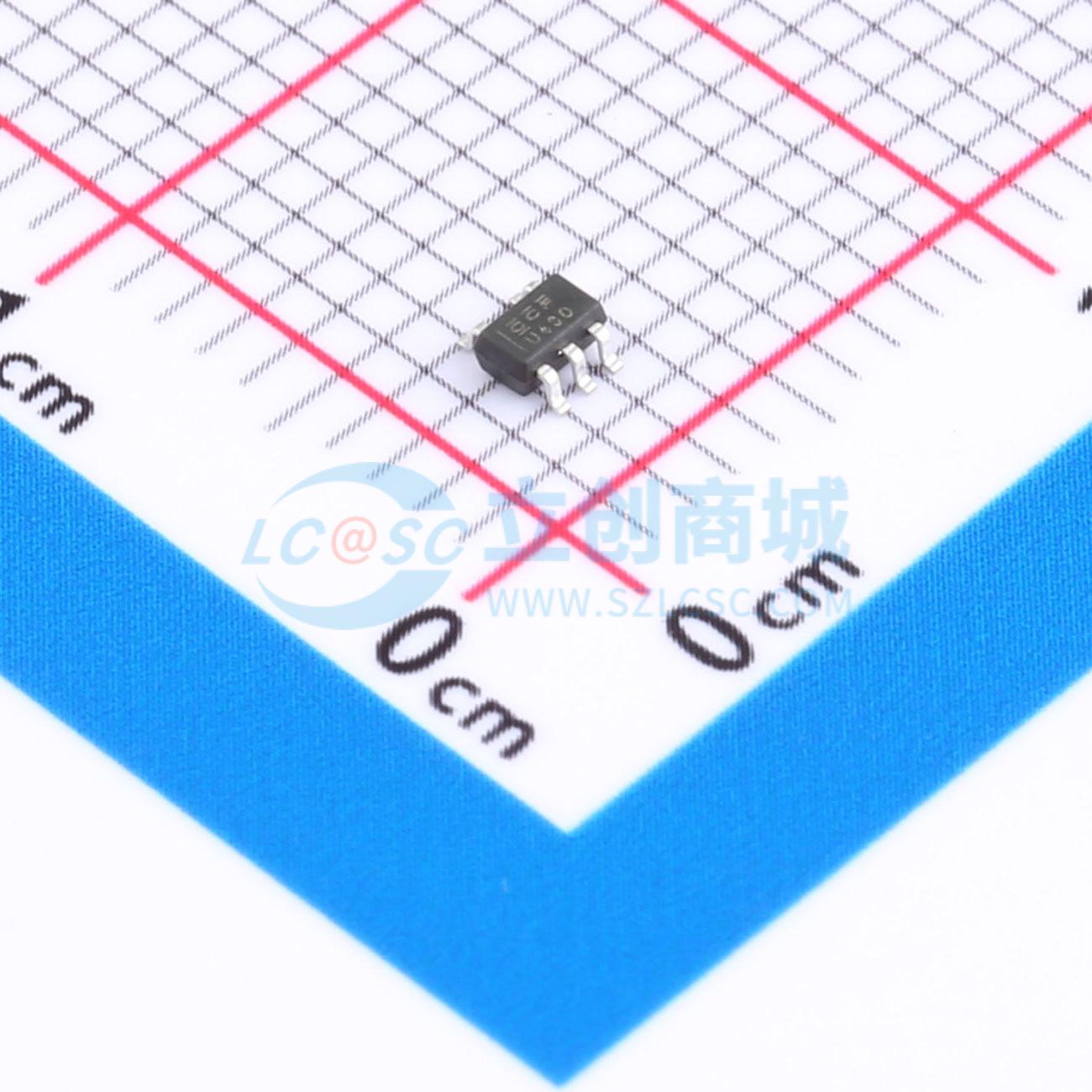

SN74LVC1G04DCKR

逻辑芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一个非门集成电路，可以实现 Y = ~A 的数学逻辑运算。采用先进的 CMOS 技术设计，具有低功耗和高输出驱动能力的特点。芯片在 VCC 电压为 1.65V 至 5.5V 之间时能正常工作。并且具有多种小型封装形式，可广泛应用于高端精密仪器、小型低功耗手持设备和人工智能等领域。
品牌名称: UMW(友台半导体)
商品型号: SN74LVC1G04DCKR
商品编号: C2983744
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

	属性	参数值
	输入高电平(VIH)	1.7V
	输入低电平(VIL)	580mV~1.65V
	输出高电平(VOH)	-
	低电平范围(VOL)	-
	传播延迟(tpd)	10ns@5V,15pF
	系列	74LVC
	工作温度	-40℃~+105℃
	功能特性	电源关断保护

商品概述

UMW SN74LVC1G04 是一款非门集成电路，能够实现 Y=A 的数学逻辑运算。该芯片采用先进的 CMOS 技术设计，具有低功耗和高输出驱动能力的特点。芯片可在 VCC 电压为 1.65V 至 5.5V 范围内正常工作，并提供多种小型封装形式，可广泛应用于高端精密仪器、小型化低功耗手持设备以及人工智能等领域。

商品特性

低输入电流：典型值 0.1μA
低静态功耗：典型值 0.1μA
高输出驱动能力：VCC = 4.5V 时，大于 32mA
宽工作电压范围：1.65V 至 5.5V
封装形式：SOT23-5/SC70-5/SOT-553、DFN/SON-6、DSBGA-5、X2SON-5

应用领域

便携音频接口
数字电视
无线耳机和智能手表
智能穿戴设备
固态硬盘

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	反相器
	输入类型	-
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	通道数	1
	输入数	1
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
