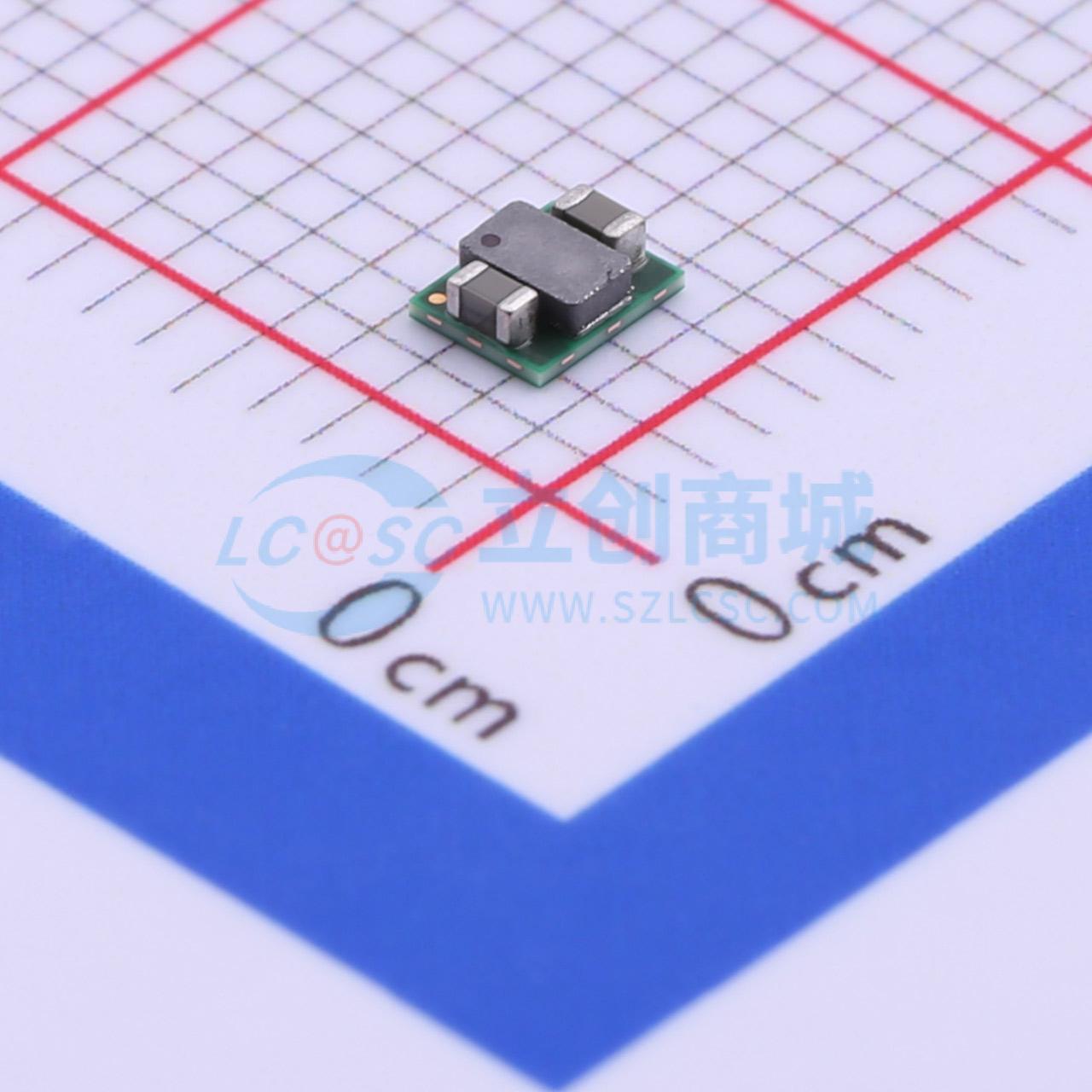

温馨提醒：图片仅供参考，商品以实物为准
MUN3CAD01-SC
Power Module
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- uPOL模块是一种非隔离式直流-直流转换器，可提供高达1A的输出电流。脉宽调制（PWM）开关稳压器、高频功率电感器、输入/输出大容量电容器集成在一个混合封装中。该模块根据负载情况自动在PWM模式和节能模式下运行。其他功能包括远程使能功能、内部软启动、非锁存过流保护、短路保护和输入欠压锁定功能。低轮廓和紧凑尺寸的封装（2.9mm×2.3mm×1.05mm）适用于通过标准表面贴装设备进行自动组装。该模块无铅且符合RoHS标准。
- 品牌名称
- Cyntec(乾坤)
- 商品型号
- MUN3CAD01-SC
- 商品编号
- C367321
- 商品封装
- DFN-6(2.3x2.9)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.7V~5.5V | |
| 输出电压精度 | ±3% | |
| 输出电压(Vout) | 800mV~4V | |
| 输出电流(最大值) | 1A | |
| 转换效率 | 93% | |
| 最大容性负载 | 150uF |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 75uA | |
| 开关频率 | 3MHz | |
| 纹波噪声 | 15mVp-p | |
| 特性 | 过流保护；欠压保护；短路保护；过热保护 | |
| 长度 | 2.9mm | |
| 宽度 | 2.3mm | |
| 高度 | 1.05mm | |
| 工作温度 | -40℃~+85℃ |
商品概述
uPOL模块是一款非隔离式DC-DC转换器，可提供高达1A的输出电流。PWM开关稳压器、高频功率电感器、输入/输出大容量电容器集成在一个混合封装中。 该模块可根据负载自动在PWM模式和节能模式下运行。其他特性包括远程使能功能、内部软启动、非锁存过流保护、短路保护和输入欠压锁定功能。 薄型紧凑的封装尺寸（2.9mm x 2.3mm x 1.05mm）适合使用标准表面贴装设备进行自动化组装。该模块无铅且符合RoHS标准。
商品特性
- 高密度集成模块
- 1A输出电流
- 输入电压为3.3V时，峰值效率达93%
- 输入电压范围为2.7V至5.5V
- 输出电压范围为0.8V至4.0V
- 使能功能
- 自动节能/PWM模式
- 保护功能（欠压锁定、非锁存过流保护）
- 内部软启动
- 紧凑尺寸：2.9mm2.3mm1.05mm
- 无铅，符合RoHS标准，湿敏等级2级，可承受260℃回流焊
应用领域
- 单节锂离子电池供电设备
- 低压差线性稳压器（LDO）替代方案
- 手机/个人数字助理（PDA）/掌上电脑
