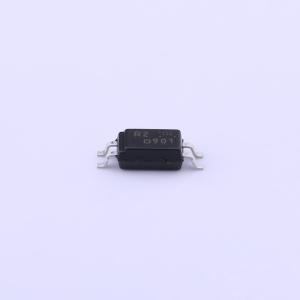

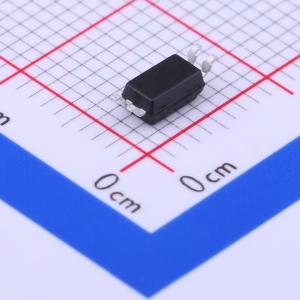

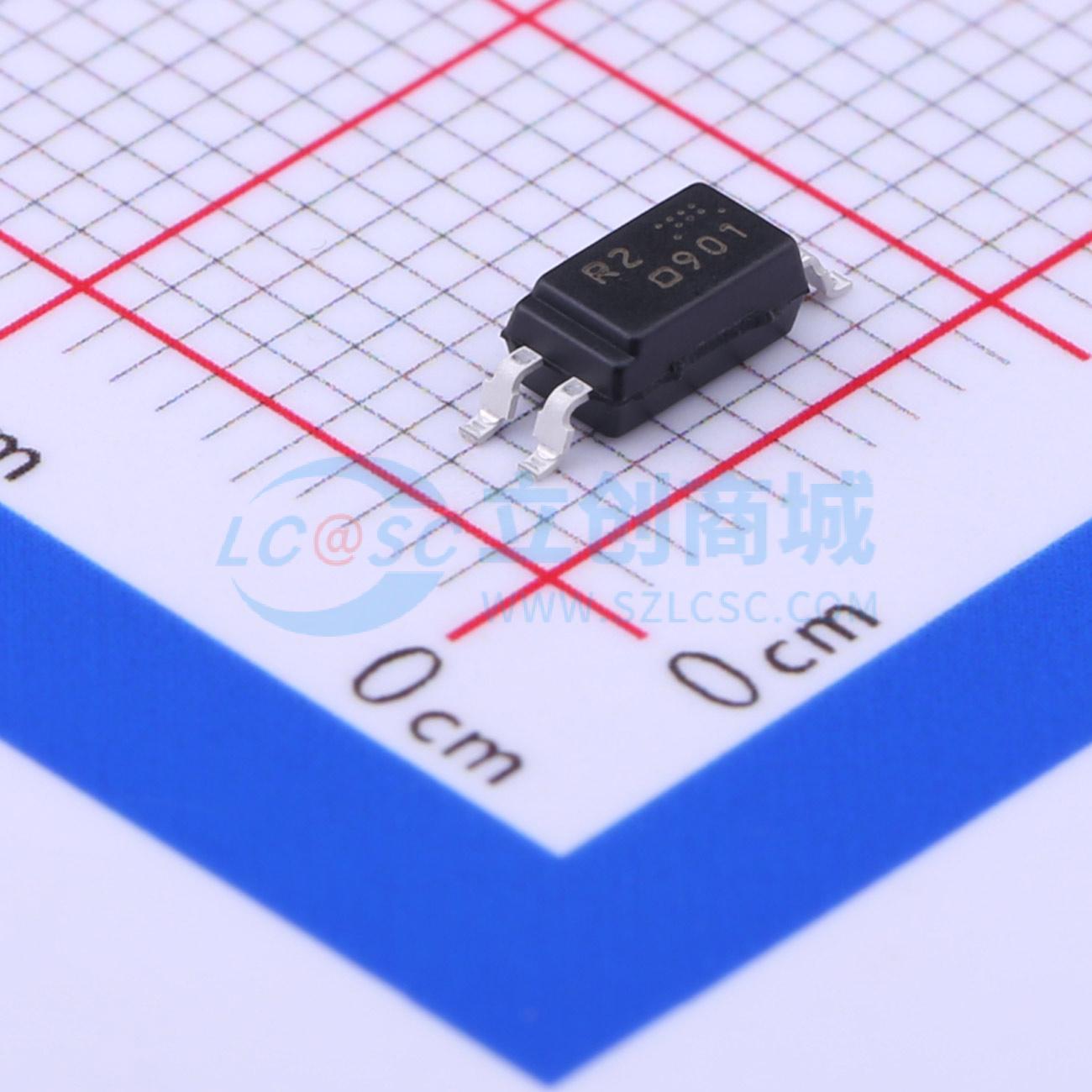

PS2802-1-F3-A
DC输入 隔离电压(rms):2500V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PS2802-1 和 PS2802-4 是光耦合隔离器，在塑料 SSOP 封装中包含一个 GaAs 发光二极管和一个 NPN 硅达林顿连接光电晶体管，适用于高密度应用。该封装具有屏蔽作用，可阻隔环境光。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2802-1-F3-A
- 商品编号
- C367378
- 商品封装
- SOIC-4-175mil
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 90mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 40V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1V@1mA,2mA | |
| 上升时间(tr) | 200us@2mA,100Ω | |
| 下降时间 | 200us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 2000% | |
| 总功耗(Pd) | 120mW | |
| 正向电流(If) | 50mA |
商品概述
PS2802-1和PS2802-4是光耦合隔离器，在用于高密度应用的塑料SSOP封装中包含一个GaAs发光二极管和一个NPN硅达林顿连接光电晶体管。 该封装具有屏蔽效果，可阻隔环境光。
商品特性
- 高隔离电压（BV = 2,500 Vr.m.s.）
- 小型薄型封装（4、16引脚SSOP，引脚间距1.27 mm）
- 高电流传输比（在IF = 1 mA、VCE = 2 V时，CTR典型值为2,000%）
- 安全标准：PS2802-1、-4
- 获UL认证：档案编号E72422
- 获BSI认证：编号8188、8189
- 获CSA认证：档案编号CA 101391
- 获DIN EN60747-5-2（VDE0884第2部分）认证（可选）
应用领域
- 可编程逻辑控制器
- 测量仪器
- 混合集成电路
