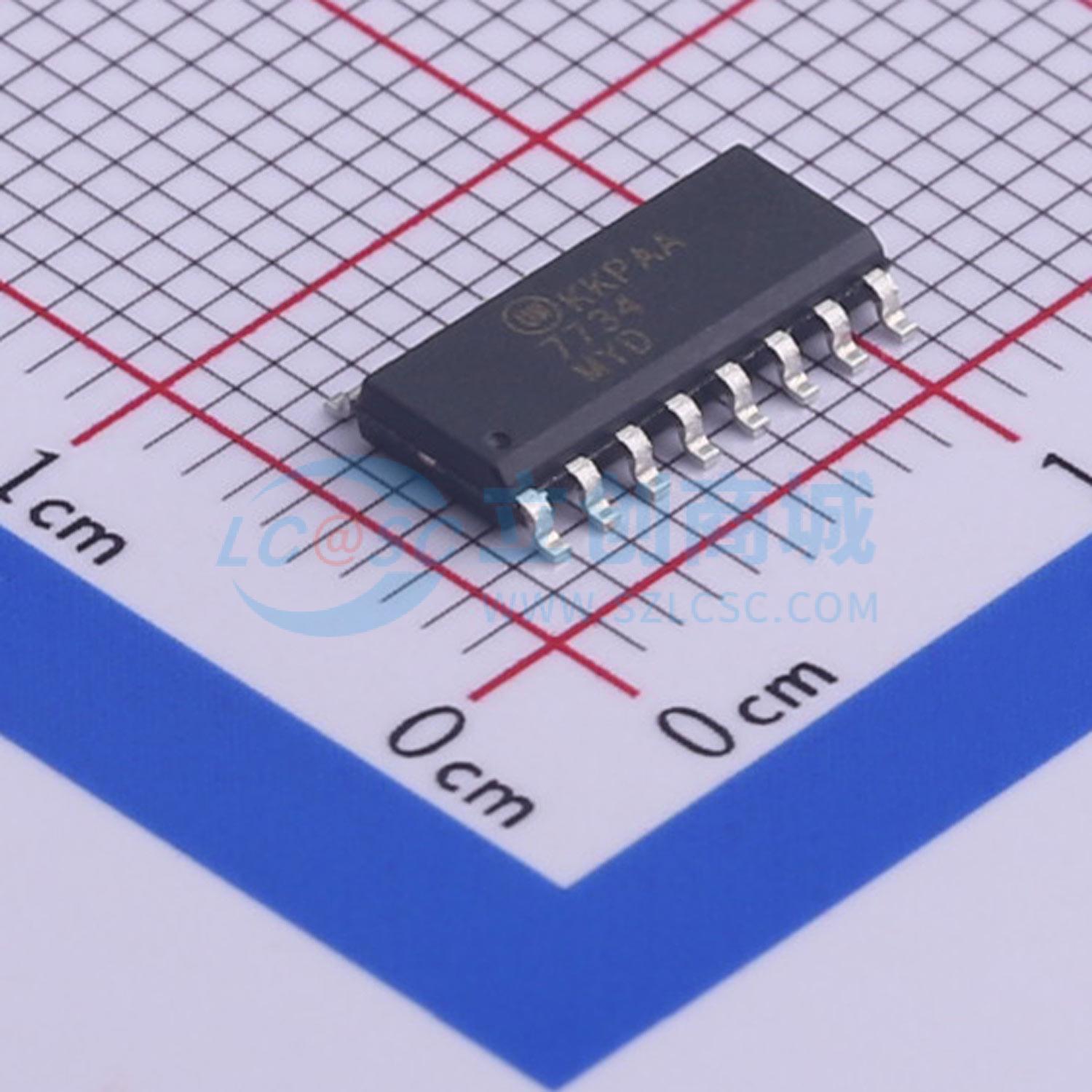

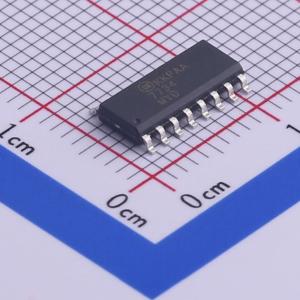

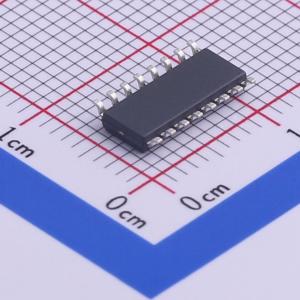

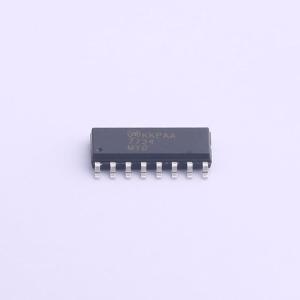

温馨提醒：图片仅供参考，商品以实物为准
FL7734MX
FL7734MX
- 描述
- LED 驱动器，单级初级侧调节 PWM 控制器，用于 PFC 和切相可调光 LED 应用
- 品牌名称
- onsemi(安森美)
- 商品型号
- FL7734MX
- 商品编号
- C367381
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.314克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 6.75V~30V | |
| 开关频率 | 26kHz~75kHz |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 输出电压 | - | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+125℃ |
商品概述
FL7734是高度集成的PWM控制器，采用先进的初级端调节(PSR)技术最大限度降低实现低功耗LED照明解决方案所需的元件数。将创新的TRUECURRENT技术用于对恒流的严格控制，可在宽线路电压范围内实现恒流(CC)容差低于+1%的设计，从而满足严格的LED亮度要求。 FL7734可与所有类型的相切调光器相互配合。使用onsemi专有的恒定输入电流控制和泄放电流控制可平滑管理相切调光，从而实现无闪烁的卓越调光器兼容性。 控制器可自动检测是否连接了调光器。在非调光模式下，操作模式设定为通过启用基于DCM的线性频率控制和电压模式来优化功率因数和THD。 使用外部高压泄放电路来实现快速启动和高系统效率。FL7734还提供用于实现系统高可靠性的LED开路／短路保护、感测电阻短路保护和过温保护等强大的保护功能。FL7734采用16引脚小尺寸封装 (SOP)。
商品特性
- 采用有源调光控制实现卓越调光器兼容性
- 可编程调光曲线和输入电流管理
- 大相角范围内的恒定LED电流调节
- 高性价比解决方案，无需大输入电容和反馈电路
- 精确的恒流（CC）控制、独立于线电压、输出电压、电感变化
- 功率因数校正 (PFC)
- 利用泄放电路实现快速启动
- LED开路保护
- LED短路保护
- 感测电阻短路保护 (SRSP)
- 逐周期限流
- 过温保护 (带自动重启)
应用领域
- LED照明系统
